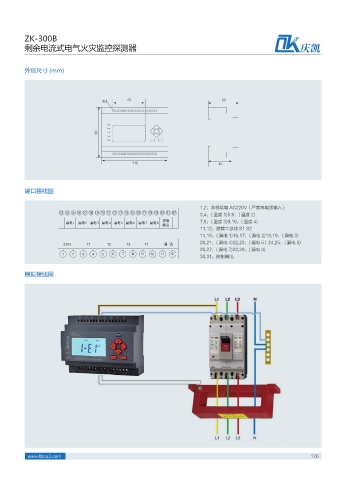

ZK-300B
剩余电流式电气火灾监控探测器 庆凯

外形尺寸 (mm)

œ

端口接线图

1,2：本机供电 AC220V（严禁高电压输入）
3,4：( 温度 1)5.6：( 温度 2)
ᣓݢ
␻⩡ ␻⩡ ␻⩡ ␻⩡ ␻⩡ ␻⩡ ␻⩡ ␻⩡ 7,8：( 温度 3)9,10：( 温度 4)
䒿ܦ
11,12：波载二总线 S1 S2
14,15：( 漏电 1)16,17：( 漏电 2)18,19：( 漏电 3)
7 5 5 5 5 䕆 䃛 20,21：( 漏电 4)22,23：( 漏电 5）24,25：( 漏电 6)
26,27：( 漏电 7)28,29：( 漏电 8)

30,31：控制输出

模拟接线图
