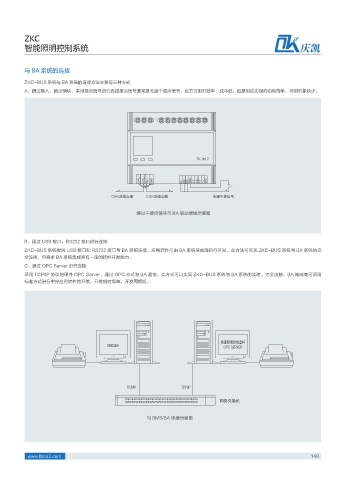

ZKC
          智能照明控制系统                                                                                      庆凯



         与 BA 系统的连接

         ZKC-BUS 系统与 BA 系统的连接方法主要有三种方式
         A、通过输入、输出模块,采用接点信号进行连接接点信号通常是无源干接点信号,此方式相对简单,成本低,但是相应实现的功能简单,控制对象较少。













                                                                     ;, *.


                                                 $"/@)  $"/@-    7   (/%  %*   %*   %*   (/%  "*   "*   "*   "*   (/%


                                       $"/ᕧ㏫⩡㐲     $"/ᕧ㏫⩡㐲                ᬌ⎼᎞ᣑԍण

                                                通过干接点信号与 BA 联动接线示意图




         B、通过 USB 接口,RS232 接口进行连接
         ZKC-BUS 系统提供 USB 接口和 RS232 接口与 BA 系统连接,应用软件可由 BA 系统信成商自行开发。此方法可实现 ZKC-BUS 系统与 BA 系统的完
         全连接,但要求 BA 系统集成商有一定的软件开发能力。
         C、通过 OPC Server 进行连接
         采用 TCP/IP 协议的硬件 OPC Server,通过 OPC 方式与 BA 通信。此方式可以实现 ZKC-BUS 系统与 BA 系统的实时、完全连接。BA 集成商可采用
         标准方式进行中控应用软件的开发,开发相对简单,开发周期短。











                                                                             ᮦ㘩⚓ᬺ㈧㐋⯽ᣓ
                                      #.4 #"                                  01$ 4&37&3







                                             5$1 *1            5$1 *1

                                                                             㑽㐈ϐᢎᱦ

                                                   与 BMS/BA 连接示意图
