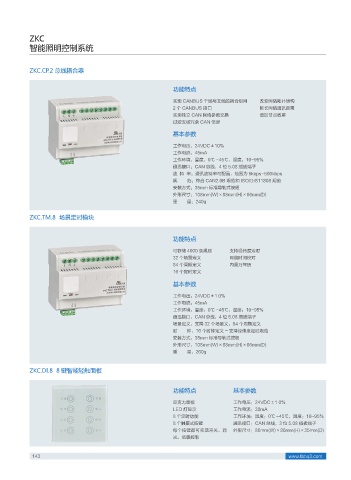

Page 150 - 庆凯电力科技有限公司

ZKC
智能照明控制系统

ZKC.CP.2 总线耦合器

功能特点

实现 CANBUS 干线与支线的耦合组网 改变网络拓扑结构
2 个 CANBUS 接口 延长网络通讯距离
实现独立 CAN 网络参数交换 增加节点数量
过滤支线冗余 CAN 信息
基本参数

工作电压：24VDC±10%
工作电流：45mA
工作环境：温度：0℃ -45℃，湿度：10~95%
通迅接口：CAN 总线．4 位 5.08 插拔端子
波 特 率：通讯波特率可配置，范围为 5kbps-500kbps
规 范：符合 CAN2.0B 规范和 ISO/DIS11898 规范
安装方式：35mm 标准导轨式按钮
外形尺寸：108mm(W)×88mm(H)×66mm(D)
重 量：240g

ZKC.TM.8 场景定时模块

功能特点

可存储 4000 条规则 支持经纬度定时
32 个场景定义 网络时间校对
64 个周期定义 内置万年历
16 个定时定义
基本参数

工作电压：24VDC±1 0%
工作电流：45mA
工作环境：温度：0℃ -45℃，湿度：10~95%
通迅接口：CAN 总线，4 位 5.08 插拔端子
场景定义：支持 32 个场景义，64 个周期定义
时 钟：16 个时钟定义 - 支持经纬度定时规范
安装方式：35mm 标准导轨式按钮
外形尺寸：108mm(W)×88mm(H)×66mm(D)
重 量：260g

ZKC.DI.8 8 键智能轻触面板

功能特点 基本参数

亚克力面板 工作电压：24VDC±1 0%
LED 灯显示 工作电流：30mA
8 个定时功能 工作环境：温度：0℃ -45℃，湿度：10~95%
8 个触摸式按键 通迅接口：CAN 总线，3 位 5.08 插拔端子
每个按键都可实现开关、调 外形尺寸：86mm(W)×86mm(H)×35mm(D)
光、场景控制

143 www.tbbq3.com
