ZKC
智能照明控制系统

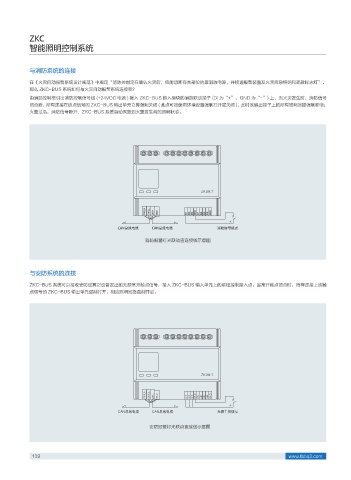

与消防系统的连接

在《火灾自动报警系统设计规范》中规定“消防控制定在确认火灾后，应能切断有关部位的非消防电源，并接通报警装置及火灾应急照明和疏散标志灯”。
那么 ZKC-BUS 系统如何与火灾自动报警系统连接呢？
由消防控制柜引出消防控制信号线 (+24VDC 电源 ) 接入 ZKC-BUS 输入模块的消防联动端子 (DI 为“+”、GND 为“-”) 上，当火灾发生时，消防信号
闭合后，所有连接在该点信号的 ZKC-BUS 输出单元立即强制关闭 ( 此点可按使用环境设置强制打开或关闭 )，此时该输出端子上的所有照明回路强制断电；
火警过后，消防信号断开．ZKC-BUS 系统自动恢复到火警发生前的照明状态。

;, *.

$"/@) $"/@- 7 (/% %* %* %* (/% "* "* "* "* (/%

$"/ሹཌ׈ভ $"/ሹཌ׈ভ ཨٝྐݼࢤׄ

消防报警灯光联动直连接线示意图

与安防系统的连接

ZKC-BUS 系统可以接收安防或其它设备发出的无源常开触点信号，接入 ZKC-BUS 输入单元上的远程控制接入点。当常开触点闭合时，所有连接上该触
点信号的 ZKC-BUS 输出单元强制打开，相应照明回路强制开启。

;, *.

$"/@) $"/@- 7 (/% %* %* %* (/% "* "* "* "* (/%

$"/ᕧ㏫⩡㐲 $"/ᕧ㏫⩡㐲 ᬌ⎼᎞ᣑԍण

安防报警灯光联动直接线示意图
