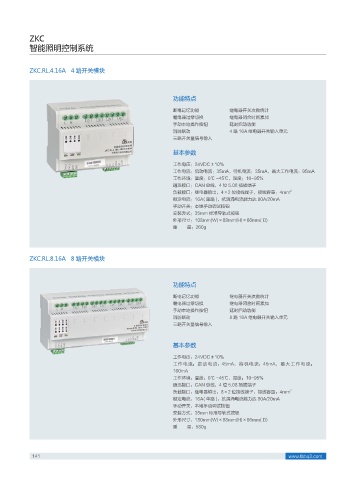

Page 148 - 庆凯电力科技有限公司

ZKC
智能照明控制系统

ZKC.RL.4.16A 4 路开关模块

功能特点

断电记忆功能 继电器开关次数统计
继电器过零切换 继电器闭合时间累加
手动本地操作按钮 延时启动功能
消防联动 4 路 16A 继电器开关输入单元
三路开关量信号输入

基本参数

工作电压：24VDC±10%
工作电流：启动电流：35mA，待机电流：35mA，最大工作电流：95mA
工作环境：温度：0℃ -45℃，湿度：10~95%
通迅接口：CAN 总线，4 位 5.08 插拔端子
负载接口：继电器输出，4×2 位接线端子，接线容量：4mm 2
额定电流：16A( 单路 )，抗演涌电流能力达 80A/20mA
手动开关：本地手动调试按钮
安装方式：35mm 标准导轨式按钮
外形尺寸：108mm(W)×88mm(H)×66mm( D)
重 量：260g

ZKC.RL.8.16A 8 路开关模块

功能特点

断电记忆功能 继电器开关次数统计
继电器过零切换 继电器闭合时间累加
手动本地操作按钮 延时启动功能
消防联动 8 路 16A 继电器开关输入单元
三路开关量信号输入

基本参数

工作电压：24VDC±10%
工 作电 流：启 动电 流：45mA，待 机电 流：45mA， 最大 工作 电流：
160mA
工作环境：温度：0℃ -45℃，湿度：10~95%
通迅接口：CAN 总线，4 位 5.08 插拔端子
负载接口：继电器输出，8×2 位接线端子，接线容量：4mm 2
额定电流：16A( 单路 )，抗演涌电流能力达 80A/20mA
手动开关：本地手动调试按钮
安装方式：35mm 标准导轨式按钮
外形尺寸：180mm(W)×88mm(H)×66mm( D)
重 量：580g
