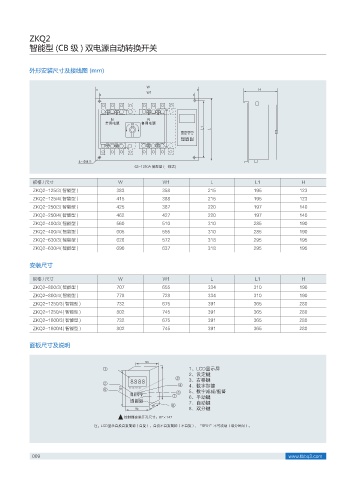

ZKQ2
智能型 (CB 级 ) 双电源自动转换开关

外形安装尺寸及接线图 (mm)

8
)
8

- -
5GV
᝹Ꮅ ሧͮ ܘ ђ
). 4. %-
੣Ү ᒬҮ Ԥѫ

œ
" ఄᑞۋ ʶͳय

规格 / 尺寸 W W1 L L1 H
ZKQ2-125/3( 智能型 ) 383 358 215 195 123
ZKQ2-125/4( 智能型 ) 415 388 215 195 123
ZKQ2-250/3( 智能型 ) 425 387 220 197 140
ZKQ2-250/4( 智能型 ) 462 427 220 197 140
ZKQ2-400/3( 智能型 ) 560 510 310 285 190
ZKQ2-400/4( 智能型 ) 605 555 310 285 190
ZKQ2-630/3( 智能型 ) 626 572 318 295 195
ZKQ2-630/4( 智能型 ) 690 637 318 295 195

安装尺寸

规格 / 尺寸 W W1 L L1 H
ZKQ2-800/3( 智能型 ) 707 655 334 310 190
ZKQ2-800/4( 智能型 ) 778 728 334 310 190
ZKQ2-1250/3( 智能型 ) 732 675 391 365 280
ZKQ2-1250/4( 智能型 ) 802 745 391 365 280
ZKQ2-1600/3( 智能型 ) 732 675 391 365 280
ZKQ2-1600/4( 智能型 ) 802 745 391 365 280

面板尺寸及说明

ȟ-$%᭪⹦ᅻ
ȟ䃪჆䩚

ȟट⼧䩚
ȟ᪜ႃߌ䩚
ȟ᪜ႃۻۻ ៑䂒
5+:
᝹Ꮅ ሧͮ ܘ ђ ȟ᝷ߔ䩚
). 4. %-
੣Ү ᒬҮ Ԥѫ ȟ㜖ߔ䩚

ȟࣸܲ䩚
Ȍ ᣓݢஔႵ㷱ᐬႀᅦᄤ喝 f
∔喝-$%᭪⹦㜖េ㜖ูガ⼜喋㜖ู喌喏㜖េ̹㜖ูガ⼜喋̹㜖ู喌喏Ą4' ą̹छᩥߔ喋ࣸܲᬢ䬠喌Ƞ
