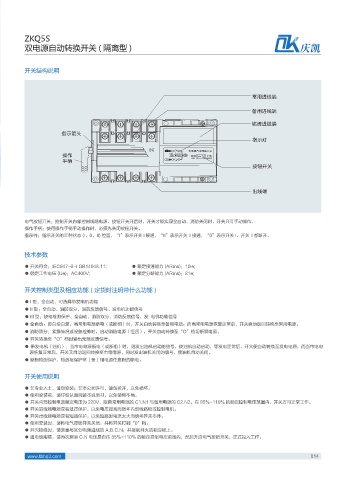

ZKQ5S
双电源自动转换开关 ( 隔离型 ) 庆凯

开关结构说明

ᖞⲎ䝁㘥㉕

ၭⲎ䝁㘥㉕

䱓⦲䝁㘥㉕
ᩭ゠㌓ႚ
ᩭ゠⟕

ᰳۂ
ᦱἪ
ᩯ䰔ᙦࣙ

ॠ㘥㉕

电气按钮丌关：控制开关内部控制线路电源，按钮开关开启时，开关才能实现全自动、消防关闭时，开关只可手动操作。
操作手柄：使用操作手柄手动操作时，必须先关闭按钮开关。
指示件：指示开关的三种状态 (I、0、II) 位置，“I”表示开关 I 接通，“II”表示开关 II 接通，“0”表示开关 I、开关 II 都断开。

技术参数

● 开关符合：IEC947-6-I GB14048.11; ● 额定接通能力 (ARms)：10le;
● 额定工作电压 (Ue)：AC400V; ● 额定分断能力 (ARms)：81e;

开关控制类型及相应功能（定货时注明带什么功能）

● I 型：全自动、可选择带发电机功能
● II 型：全自动、消防双分、消防反馈信号、发电机功能信号
● III 型：缺相检测保护、全自动、消防双分、消防反馈信号、发 电机功能信号
● 全自动：即白投白复，当常用电源断电（或断相）时，开关白动转换至备用电源：而当常用电源恢复正常后，开关自动返回转换至常用电源。
● 消防双分：紧急情况或设备检修时，启动消防电源（恒压），开关自动转换至“O”档切断双电源。
● 开关转换至“O”档时输出无源反馈信号。
● 带发电机（油机）：当市电电源断电（或断相）时，则发出油机启动的信号，使油机自动启动，等发电正常后，开火便自动转换至发电电源，而当市电电
源恢复正常后，开关又自动返回转换至市电电源，同时发出油机关闭的信号，使油机自动关闭。
● 缺相检测保护：检测与保护常（备）用电源任意相的断电。

开关使用说明

● 非专业人士，请勿安装；非本公司许可，请勿拆开，以免损坏。
● 使用安装前，请仔细认真阅读本说明书，以免使用不当。
● 开关内部控制电源额定电压为 220V，取自常用电源的 C1.N1 与备用电源的 C2.N2，在 85%-110% 的额定控制电压范围内，开关方可正常工作。
● 开关进线端电源应有过压保护，以免电压过高而损坏内部线路板或控制电机。
● 开关出线端电源应有短路保护，以免短路时电流太大而烧坏开关本体。
● 使用安装时，请将电气按钮开关关闭，并将开关打到“0”档。
● 开灭接线时，请测量与区分电源进线的 A.B.C.N，并接到开火的相应极上。
● 通电使用前，请再次测量 C.N 电压是否往 85%-110% 的额定控制电压范围内，然后开启电气按钮开关，正式投入工作。
