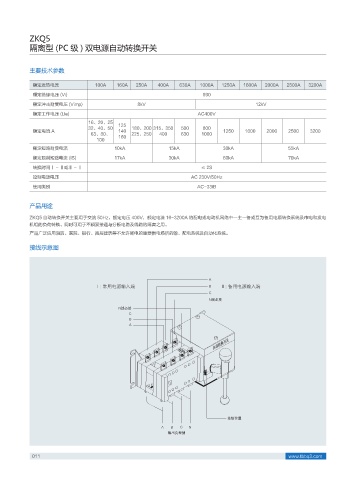

ZKQ5
隔离型 (PC 级 ) 双电源自动转换开关

主要技术参数

额定发热电流 100A 160A 250A 400A 630A 1000A 1250A 1600A 2000A 2500A 3200A
额定绝缘电压 (Vi) 690
额定冲击耐受电压 (Vimp) 8kV 12kV
额定工作电压 (Ue) AC400V
16、20、25 125
32、40、50 180、200 315、350 500 800
额定电流 A 140 1250 1600 2000 2500 3200
63、80、 160 225、250 400 630 1000
100
额定短路耐受电流 10kA 15kA 30kA 55kA
额定限制短路电流 (IS) 17kA 30kA 60kA 70kA

转换时间Ⅰ - Ⅱ或Ⅱ - Ⅰ ≤ 2S
控制电源电压 AC 230V/50Hz
使用类别 AC-33iB

产品用途

ZKQ5 自动转换开关主要用于交流 50Hz，额定电压 400V，额定电流 16~3200A 的配电或电动机网络中一主一备或互为备用电源转换系统及市电和发电
机组的负荷转换。同时可用于不频繁接通与分断电路及线路的隔离之用。
产品广泛应用消防、医院、银行、高层建筑等不允许断电的重要供电场所的输、配电系统及自动化系统。
接线示意图

"
ć ࣡ၸႂຸᣤЙቪ # Ĉ ܫၸႂຸᣤЙቪ
$
/ጲॸଋ
/ጲॸଋ
$
#
"

ᒬҮᣀ૰धС

ેᩙͮᎵ
" # $ /
ᣤѢ᠆ᣑΞ
