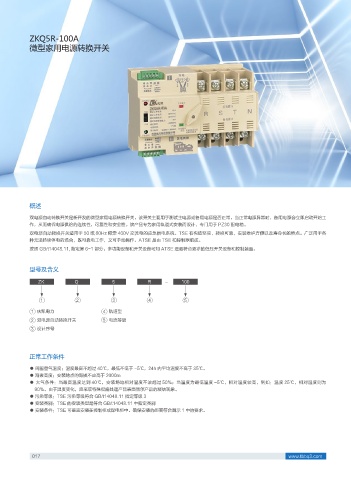

ZKQ5R-100A
微型家用电源转换开关

概述

双电源自动转换开关是新开发的微型家用电源转换开关。该开关主要用于测试主电源或备用电源是否正常。当正常电源异常时，备用电源会立即启动开始工
作，从而确保电源供给的连续性，可靠性和安全性。该产品专为家用轨道式安装而设计，专门用于 PZ30 配电箱。
双电源自动转换开关适用于 50 或 60Hz 额定 400V 交流电的应急供电系统。TSE 有构造坚实，转换可靠，安装维护方便以及寿命长的特点。广泛用于各
种无法持续停电的场合，既可靠电工作，又可手动操作。ATSE 是由 TSE 和控制器组成。
按照 GB/t14048.11, 指定第 6-1 部分：多功能设备和开关设备可知 ATSE 是最符合要求的低压开关设备和控制装置。

型号及含义

ZK Q 5 R 100
-

1 2 3 4 5
1 庆凯电力 4 轨道型
2 双电源自动转换开关 5 电流等级
3 设计序号

正常工作条件

● 周围空气温度：温度最高不超过 40℃，最低不低于 -5℃，24h 内平均温度不高于 35℃。
● 海拔高度：安装地点的海拔不应高于 2000m
● 大气条件：当最高温度达到 40℃，安装场地相对湿度不该超过 50%；当温度为最低温度 -5℃，相对湿度较高，例如：温度 25℃，相对湿度则为
90%。由于温度变化，应采取特殊措施处理产品表面偶尔产品的凝结现象。
● 污染等级：TSE 污染等级符合 GB/t14048.11 指定等级 3
● 安装类别：TSE 的安装类型是符合 GB/t14048.11 中指定类别
● 安装条件：TSE 可垂直安装在控制柜或配电柜中。确保安装的距离符合图示 1 中的要求。
