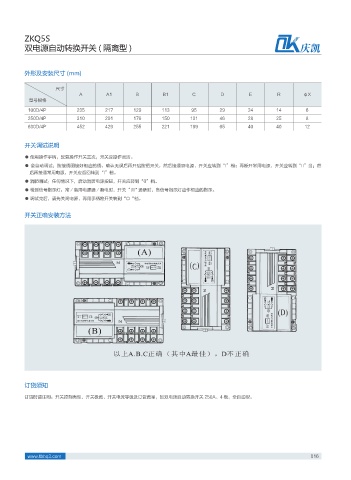

Page 23 - 庆凯电力科技有限公司

ZKQ5S
双电源自动转换开关 ( 隔离型 ) 庆凯

外形及安装尺寸 (mm)

尺寸
A A1 B B1 C D E R фX
型号规格
100D/4P 235 217 129 113 95 29 24 14 6
250D/4P 310 291 176 150 131 46 28 25 8
630D/4P 452 429 255 221 199 65 40 40 12

开关调试说明

● 使用操作手柄，反复操作开关三次，开关应操作灵活。
● 全自动调试：按接线图接好相应的线，确认无误后再开启按钮开关，然后接通双电源，开关应转到“I”档；再断开常用电源，开关应转到“II”当：然
后再接通常用电源，开关应返回转到“I”档。
● 消防调试：任何情况下，启动消防电源按钮，开关应转到“0”档。
● 检测信号指示灯：常／备用电源通／断电时，开关“I/II" 通断时，各信号指示灯应作相应的指示。
● 调试完后，请先关闭电源，再用手柄将开关转到“O“档。

开关正确安装方法

订货须知

订货时请注明：开关控制类型、开关极数、开关电流等级及订货数量，如双电源自动转换开关 250A、4 极，全自动型。
