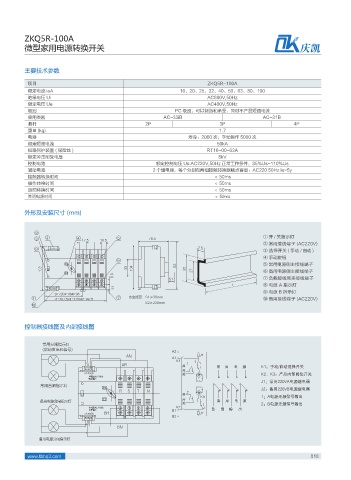

ZKQ5R-100A
微型家用电源转换开关 庆凯

主要技术参数

项目 ZKQ5R-100A
额定电流 leA 16、20、25、32、40、50、63、80、100
绝缘电压 Ui AC690V,50Hz
额定电压 Ue AC400V,50Hz
级别 PC 级别：可以制造和承受，同时不产品短路电流
使用类别 AC-33iB AC-31B
测杆 2P 3P 4P
重量 (kg) 1.7
电器 寿命：2000 次；手动操作 5000 次
额定短路电流 50kA
短路保护装置 ( 保险丝 ) RT16-00-63A
额定冲击耐受电压 8kV
控制电路 额定控制电压 Us:AC220V,50Hz 正常工作条件：85%Us-110%Us
辅助电路 2 个继电器，每个分别有两组接触转换器触点容量：AC220 50Hz le=5y
接触器转换时间 ﹤ 50ms
操作转换时间 ﹤ 50ms
返回转换时间 ﹤ 50ms
关闭电源时间 ﹤ 50ms

外形及安装尺寸 (mm)

① 开 / 关指示灯
② 常用接线端子 (AC220V)
③ 选择开关 ( 手动 / 自动 )
④ 手动旋钮
⑤ 常用电源侧主接线端子
⑥ 备用电源侧主接线端子
⑦ 负载接线侧主接线端子
⑧ 电源 A 指示灯
⑨ 电源 B 指示灯
⑩ 备用接线端子 (AC220V)

控制器接线图及内部接线图

常用分闸指示灯
(启动发电机信号)
A2
AN J1
A1
K1 J
AR 共 1 常 用 电 源 K1：手动/自动选择开关
开
关 共 开 AR AN 关 K2、K3：产品内部阀位开关
{
A电源(AC220V)
电压输入
J1：常用220VA电源继电器
常用合闸指示灯
R S T N 2 J2：备用220VB电源继电器
共 K3 1：A电源无源信号输出
备用电源合闸指示灯 开 备 用 电 源 2：B电源无源信号输出
关
B电源(AC220V) K2 J 负 载 输 出
电压输入 B1
{
关 共 开 BR BN BR J2
B2
BN
备用电源分闸指示灯
