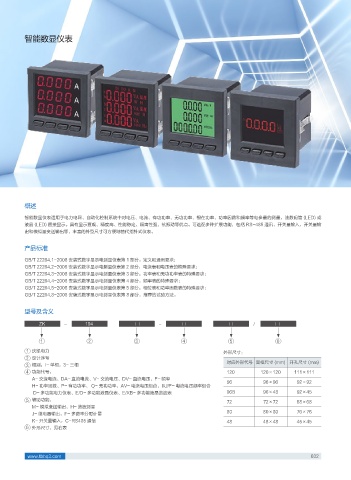

Page 39 - 庆凯电力科技有限公司

智能数显仪表
庆凯

概述

智能数显仪表适用于电力电网、自动化控制系统中对电压、电流、有功功率、无功功率、视在功率、功率因数和频率等电参量的测量，油数码管 (LED) 或
液晶 (LED) 直接显示。具有显示直观、精度高、性能稳定、隔离性强、抗振动等优点。可选配多种扩展功能，包括 RS-485 通讯、开关量输入、开关量输
出和模拟量变送输出等，丰富的外型尺寸可方便地替代指针式仪表。

产品标准

GB/T 22264.1-2008 安装式数字显示电测量仪表第 1 部分：定义和通用要求；
GB/T 22264.2-2008 安装式数字显示电测量仪表第 2 部分：电流表和电压表的特殊要求；
GB/T 22264.3-2008 安装式数字显示电测量仪表第 3 部分：功率表和无功功率表的特殊要求；
GB/T 22264.4-2008 安装式数字显示电测量仪表第 4 部分：频率表的特殊要求；
GB/T 22264.5-2008 安装式数字显示电测量仪表第 5 部分：相位表和功率因数表的特殊要求；
GB/T 22264.8-2008 安装式数字显示电测量仪表第 8 部分：推荐的试验方法。

型号及含义

ZK 194 □ □ □ □
- - /

1 2 3 4 5 6
1 庆凯电力 外形尺寸：
2 设计序号
对应外形代号 面框尺寸 (mm) 开孔尺寸 (mm)
3 相别：I- 单相，3- 三相
4 功能代号： 120 120×120 111×111
A- 交流电流、DA- 直流电流、V- 交流电压、DV- 直流电压、F- 频率
96 96×96 92×92
H- 功率因数、P- 有功功率、 Q- 无功功率、AV- 电流电压组合、I/U/F- 电流电压频率组合
D- 多功能电力仪表、E/D- 多功能液晶仪表、E/XB- 多功能液晶谐波表 96B 96×48 92×45
5 辅助功能： 72 72×72 68×68
M- 模拟变送输出，H- 谐波测量
80 80×80 76×76
J- 继电器输出，F- 多费率分时计量
K- 开关量输入，C-RS485 通信 48 48×48 45×45
6 外形尺寸：见右表
