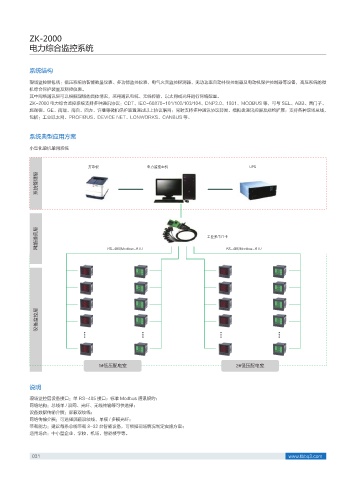

ZK-2000
电力综合监控系统

系统结构

现场监控层包括：低压系统的智能数显仪表、多功能监控仪表、电气火灾监控探测器、无功功率自动补偿控制器及电动机保护控制器等设备，高压系统的微
机综合保护装置及测控仪表。
其中网络通讯层可以根据现场的具体情况，采用通讯电缆、无线传输、以太网或光纤进行网络配置。
ZK-2000 电力综合监控系统支持多种通讯协议：CDT、IEC-60870-101/102/103/104、DNP3.0、1801、MODBUS 等，可与 SEL、ABB、西门子、
施耐德、GE、南瑞、南自、四方、许继等微机保护装置通过以上协议联网；同时支持多种通讯协议转发、模拟盘通讯控屏及规约扩展；支持各种现场总线，
包括：工业以太网、PROFIBUS、DEVICE NET、LONWORKS、CANBUS 等。

系统典型应用方案

小型化单机单网系统

૿ךಿ Ⴧօᅝ஢ϓಿ 725
ጤ፮ዎၸࣼ

Ꮒ፫᣼ᝏࣼ 45 /QFDWU 467 ॡρߦώ؊ב 45 /QFDWU 467

᝜ߟᅝ஢ࣼ

ќרᥨჇࢸ ќרᥨჇࢸ

说明

现场监控层设备接口：单 RS-485 接口；标准 Modbus 通讯规约；
网络结构：总线单 / 双网、光纤、无线传输等可供选择；
设备数据传输介质：屏蔽双绞线；
网络传输介质：可选择屏蔽双绞线、单模 / 多模光纤；
带载能力：建议每条总线带载 8-32 台智能设备，可根据现场情况制定实施方案；
适用场合：中小型企业、学校、机场、智能楼宇等。

031 www.tbbq3.com
