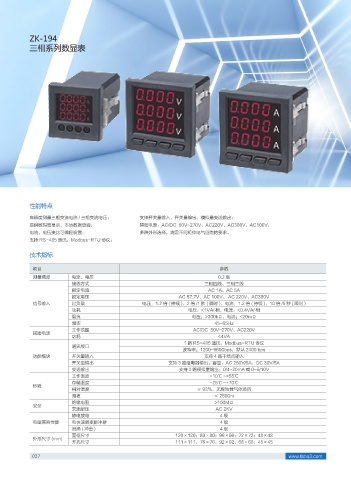

ZK-194
           三相系列数显表
































           性能特点

           高精度测量三相交流电流 / 三相交流电压;                 支持开关量输入、开关量输出、模拟量变送输出;
           提供数码管显示,本地数据查询;                       辅助电源:AC/DC  80V~270V、AC220V、AC380V、AC100V;
           电流、电压变比可编程设置;                         多种外形选择,满足不同柜体电气回路的要求。
           支持 RS-485 通讯,Modbus-RTU 协议;

           技术指标

            项目                                                               参数
            测量精度          电流、电压                                             0.2 级
                          接线方式                                         三相四线、三相三线
                          额定电流                                           AC 1A、AC 5A
                          额定电压                                 AC 57.7V、AC 100V、 AC 220V、AC380V
            信号输入          过负载                     电压:1.2 倍 ( 持续 ),2 倍 /1 秒 ( 瞬时 ),电流:1.2 倍 ( 持续 ),10 倍 /5 秒 ( 瞬时 )
                          功耗                                      电压:<1VA/ 相,电流:<0.4VA/ 相
                          阻抗                                       电压:>300kΩ,电流:<20mΩ
                          频率                                               45~65Hz
                          工作范围                                     AC/DC  80V~270V、AC220V
            辅助电源
                          功耗                                                <4VA
                                                                1 路 RS-485 通讯,Modbus-RTU 协议
                          通讯接口
                                                                波特率:1200~9600bps,默认 2400 bps
            功能模块          开关量输入                                        支持 4 路干结点输入
                          开关量输出                            支持 3 路继电器输出,容量:AC 250V/5A,DC 30V/5A
                          变送输出                                 支持 3 路模拟量输出:0/4~20mA 或 0~5/10V
                          工作温度                                           -10℃ ~+55℃
                          存储温度                                           -25℃ ~+70℃
            环境
                          相对湿度                                       ≤ 93%,无腐蚀性气体场所
                          海拔                                               ≤ 2500m
                          绝缘电阻                                             >100MΩ
            安全
                          交流耐压                                             AC 2KV
                          静电放电                                               4级
            电磁兼容性能        电快速瞬变脉冲群                                           4级
                          浪涌(冲击)                                             4级
                          面框尺寸                               120×120;80×80;96×96;72×72;48×48
            外形尺寸 (mm)
                          开孔尺寸                               111×111;76×76;92×92;68×68;45×45
