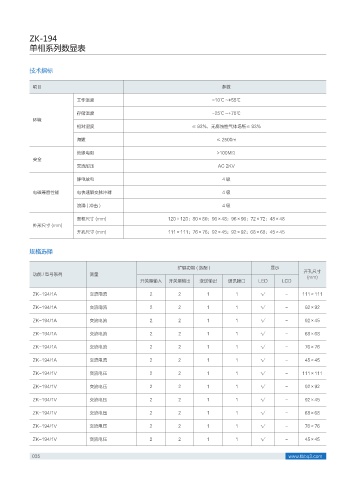

ZK-194
单相系列数显表
技术指标
项目 参数
工作温度 -10℃ ~+55℃
存储温度 -25℃ ~+70℃
环境
相对湿度 ≤ 93%，无腐蚀性气体场所≤ 93%
海拔 ≤ 2500m
绝缘电阻 >100MΩ
安全
交流耐压 AC 2KV
静电放电 4级
电磁兼容性能 电快速瞬变脉冲群 4级
浪涌(冲击) 4级
面框尺寸 (mm) 120×120；80×80；96×48；96×96；72×72；48×48
外形尺寸 (mm)
开孔尺寸 (mm) 111×111；76×76；92×45；92×92；68×68；45×45
规格选择
扩展功能 ( 选配 ) 显示
功能 / 型号系列 测量 开孔尺寸
(mm)
开关量输入 开关量输出 变送输出 通讯接口 LED LCD
ZK-194/1A 交流电流 2 2 1 1 √ － 111×111
ZK-194/1A 交流电流 2 2 1 1 √ － 92×92
ZK-194/1A 交流电流 2 2 1 1 √ － 92×45
ZK-194/1A 交流电流 2 2 1 1 √ － 68×68
ZK-194/1A 交流电流 2 2 1 1 √ － 76×76
ZK-194/1A 交流电流 2 2 1 1 √ － 45×45
ZK-194/1V 交流电压 2 2 1 1 √ － 111×111
ZK-194/1V 交流电压 2 2 1 1 √ － 92×92
ZK-194/1V 交流电压 2 2 1 1 √ － 92×45
ZK-194/1V 交流电压 2 2 1 1 √ － 68×68
ZK-194/1V 交流电压 2 2 1 1 √ － 76×76
ZK-194/1V 交流电压 2 2 1 1 √ － 45×45
