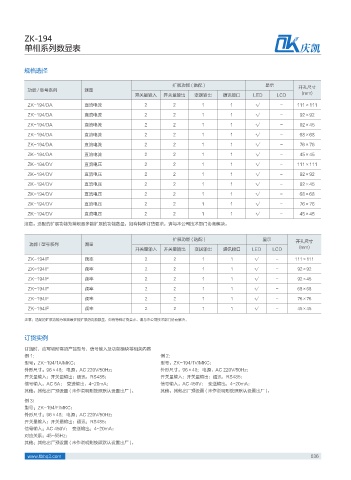

Page 43 - 庆凯电力科技有限公司

ZK-194
单相系列数显表 庆凯

规格选择

扩展功能 ( 选配 ) 显示 开孔尺寸
功能 / 型号系列 测量
开关量输入 开关量输出 变送输出 通讯接口 LED LCD (mm)
ZK-194/DA 直流电流 2 2 1 1 √ － 111×111
ZK-194/DA 直流电流 2 2 1 1 √ － 92×92
ZK-194/DA 直流电流 2 2 1 1 √ － 92×45
ZK-194/DA 直流电流 2 2 1 1 √ － 68×68
ZK-194/DA 直流电流 2 2 1 1 √ － 76×76

ZK-194/DA 直流电流 2 2 1 1 √ － 45×45
ZK-194/DV 直流电压 2 2 1 1 √ － 111×111
ZK-194/DV 直流电压 2 2 1 1 √ － 92×92
ZK-194/DV 直流电压 2 2 1 1 √ － 92×45
ZK-194/DV 直流电压 2 2 1 1 √ － 68×68
ZK-194/DV 直流电压 2 2 1 1 √ － 76×76
ZK-194/DV 直流电压 2 2 1 1 √ － 45×45

注意：选配的扩展功能为常规最多能扩展的功能数量，如有特殊订货要求，请与本公司技术部门协商解决。

扩展功能 ( 选配 ) 显示 开孔尺寸
功能 / 型号系列 测量
开关量输入 开关量输出 变送输出 通讯接口 LED LCD (mm)
ZK-194/F 频率 2 2 1 1 √ － 111×111
ZK-194/F 频率 2 2 1 1 √ － 92×92
ZK-194/F 频率 2 2 1 1 √ － 92×45

ZK-194/F 频率 2 2 1 1 √ － 68×68
ZK-194/F 频率 2 2 1 1 √ － 76×76
ZK-194/F 频率 2 2 1 1 √ － 45×45
注意：选配的扩展功能为常规最多能扩展的功能数量，如有特殊订货要求，请与本公司技术部门协商解决。

订货实例
订货时，应写明所需的产品型号，信号输入及功能模块等相关内容
例 1: 例 2:
型号：ZK-194/1A/MKC； 型号：ZK-194/1V/MKC；
外形尺寸：96×48; 电源：AC 220V/50Hz； 外形尺寸：96×48; 电源：AC 220V/50Hz；
开关量输入；开关量输出；通讯：RS485； 开关量输入；开关量输出；通讯：RS485；
信号输入：AC 5A； 变送输出：4~20mA； 信号输入：AC 450V； 变送输出：4~20mA；
其他：其他出厂预设置 ( 未作说明则按照默认设置出厂 )。 其他：其他出厂预设置 ( 未作说明则按照默认设置出厂 )。
例 3:
型号：ZK-194/F/MKC；
外形尺寸：96×48; 电源：AC 220V/50Hz；
开关量输入；开关量输出；通讯：RS485；
信号输入：AC 450V； 变送输出：4~20mA；
对应关系：45~55Hz；
其他：其他出厂预设置 ( 未作说明则按照默认设置出厂 )。
