P. 64
ZKW1-2000~6300
智能型万能式断路器

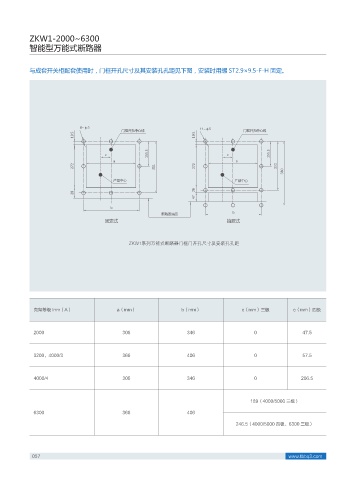

与成套开关柜配套使用时，门框开孔尺寸及其安装孔孔距见下图，安装时用螺 ST2.9×9.5-F-H 固定。
· ·
;,8 ㈧̳݃㘩ᐻ䌛ஔ䬔ᵲ䬔ᐬႀᅦᄤࣶႵ㷱ႀႀ䌉
壳架等级 Inm（A） a（mm） b（mm） c（mm）三极 c（mm）四极
2000 306 346 0 47.5
3200、4000/3 366 406 0 57.5
4000/4 306 346 0 206.5
189（4000/5000 三极）
6300 366 406
246.5（4000/5000 四极、6300 三极）
057 www.tbbq3.com
