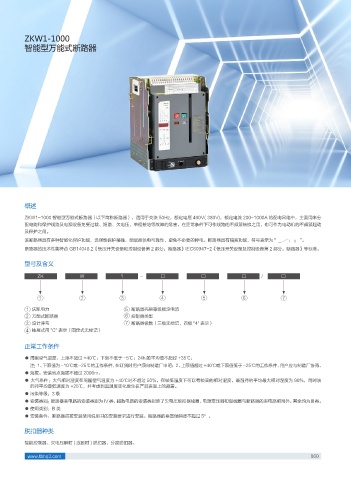

P. 67
ZKW1-1000
智能型万能式断路器 庆凯
概述
ZKW1-1000 智能型万能式断路器（以下简称断路器），适用于交流 50Hz，额定电压 400V( 380V)，额定电流 200~1000A 的配电网络中，主要用来分
配电能和保护线路及电源设备免受过载、短路、欠电压、单相接地等故障的危害。在正常条件下可作线路的不频繁转换之用，也可作为电动机的不频繁起动
及保护之用。
该断路器具有多种智能化保护功能，选择性保护精确，能提高供电可靠性，避免不必要的停电。断路器具有隔离功能，符号表示为 " "。
断路器的技术性能符合 GB14048.2《低压开关设备和控制设备第 2 部分：断路器》IEC60947-2《低压开关设备及控制设备第 2 部分：断路器》等标准。
型号及含义
ZK W 1 □ □ □ □
- /
ZK W 1 □ □ □ □
1 2 3 4 5 6 7
1 庆凯电力 5 断路器壳架等级额定电流
2 万能式断路器 6 控制器类型
3 设计序号 7 断路器极数（三极无标记，四极 "4" 表示）
4 抽屉式用 "C" 表示（固定式无标记）
正常工作条件
● 周围空气温度：上限不超过 +40℃；下限不低于 -5℃；24h 的平均值不超过 +35℃；
注：1、下限值为 -10℃或 -25℃的工作条件，在订货时用户须向制造厂申明； 2、上限值超过 +40℃或下限值低于 -25℃的工作条件，用户应与制造厂协商。
● 海拔：安装地点海拔不超过 2000m。
● 大气条件：大气相对湿度在周围空气温度为 +40℃时不超过 50%，在较低温度下可以有较高的相对湿度，最湿月的平均最大相对湿度为 90%，同时该
的月平均最低温度为 +25℃，并考虑到因温度变化发生在产品表面上的凝露。
● 污染等级：3 级
● 安装类别：断路器主电路的安装类别为 IV 类，辅助电路的安装类别除了欠电压脱扣器线圈、电源变压器初级线圈与断路器的主电路相同外，其余均为Ⅲ类。
● 使用类别：B 类
● 安装条件：断路器应按安装使用说明书的安装要求进行安装。断路器的垂直倾斜度不超过 5°。
脱扣器种类
智能控制器、欠电压瞬时 ( 或延时 ) 脱扣器、分励脱扣器。
www.tbbq3.com 060
