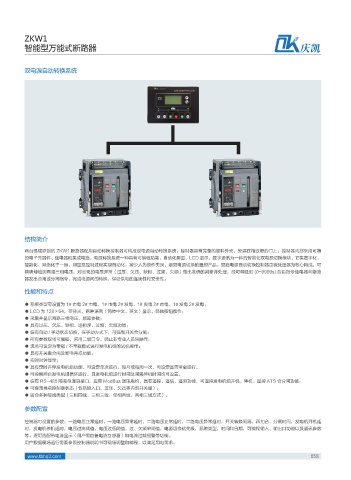

ZKW1
智能型万能式断路器 庆凯

双电源自动转换系统

结构简介

两台机械联锁的 ZKW1 断路器配用自动转换控制器可构成双电源自动转换系统。控制器具有完整的塑料外壳，安装在箱或柜的门上，控制器内部采用可箍
的电子元器件、继电器和集成电路。电源转换系统一种具有可编程功能、自动化测量、LCD 显示，数字通讯为一体的智能化双电源切换模块。它集数字化、
智能化、网络化于一身，测量及控制过程实现自动化，减少人为操作失误，是双电源切换的理想产品。双路电源自动切换控制器由微处理器为核心构成，可
精确地检测两路三相电压，对出现的电压异常（过压、欠压、缺相、过频、欠频）做出准确的判断并处理，经可调延时 (0-9999s) 后由指令继电器向断路
器发出合闸或分闸指令，完成电源间的转换，保证供电的连续性和安全性。

性能和特点

● 系统类型可设置为 1# 市电 2# 市电、1# 市电 2# 发电、1# 发电 2# 市电、1# 发电 2# 发电；
● LCD 为 128×64，带背光，两种语言（简体中文、英文）显示，轻触按钮操作；
● 采集并显示两路三相电压、频率参数；
● 具有过压、欠压、缺相、逆相序、过频、欠频功能；
● 设有自动 / 手动状态切换，在手动方式下，可强制开关合分闸；
● 所有参数现场可编程，采用二级口令，防止非专业人员误操作；
● 现场可设定为带载 / 不带载模式进行发电机组的试机操作；
● 具有开关重合闸及断电再扣功能；
● 实时时钟显示；
● 具有定时开停发电机组功能，可设定单次运行、每月或每周一次，可设定是否带载运行。
● 可控制两台发电机组循环运行，且发电机组运行时间及间隔停机时间均可设置。
● 设有 RS-485 隔离型通讯接口，应用 ModBus 通讯规约，具有遥控、遥信、遥测功能，可遥控发电机组开机、停机、遥控 ATS 合分闸功能：
● 可查询当前控制器状态（包括输入口、过压、欠压等内部开关量）；
● 适合多种接线类型（三相四线、三相三线、单相两线、两相三线方式）。

参数配置

控制器可设置的参数：一路电压正常延时，一路电压异常延时，二路电压正常延时，二路电压异常延时，开关转换间隔，再扣合、分闸时间，发电机开机延
时，发电机停机延时，电压过高阈值，电压过低阈值，过、欠频率阈值，电源切换优先级，系统类型，时间和日期，可编程输入、输出口功能以及通讯参数
等。还可选配带电流显示（用户需自备电流互感器）和电流过载报警等功能。
用户根据现场运行需要参照控制器说明书可现场调整和编程，以满足用电需求。
