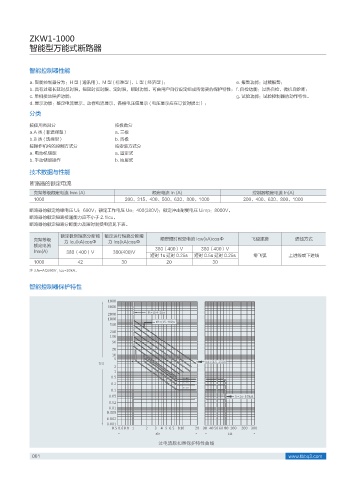

P. 68

ZKW1-1000
           智能型万能式断路器



           智能控制器性能

           a. 智能控制器分为:H 型 ( 通讯用 )、M 型 ( 标准型 )、L 型 ( 经济型 );                        e. 报警功能:过载报警;
           b. 具有过载长延时反时限,短延时反时限、定时限,瞬时功能。可由用户自行设定组成所需要的保护特性; f. 自检功能:过热自检、微机自诊断;
           c. 单相接地保护功能;                                                           g. 试验功能:试验控制器的动作特性。
           d. 显示功能:整定电流显示、动作电流显示、各相电压值显示 ( 电压显示应在订货时提出);
           分类
           按使用类别分                        按极数分
           a.A 类 ( 非选择型)                 a. 三极
           b.B 类 ( 选择型)                  b. 四极
           按操作机构的控制方式分                   按安装方式分
           a. 电动机储能                      a. 固定式
           b. 手动储能操作                     b. 抽屉式
           技术数据与性能

           断路器的额定电流
             壳架等级额定电流 Inm (A)                        额定电流 In (A)                        控制器额定电流 In(A)
             1000                           200、315、400、500、630、800、1000             200、400、630、800、1000

           断路器的额定绝缘电压 Ui:690V;额定工作电压 Ue:400(380V);额定冲击耐受电压 Uimp:8000V。
           断路器的额定短路接通能力应不小于 2.1Icu。
           断路器的额定短路分断能力及短时耐受电流见下表。
                      额定极限短路分断能      额定运行短路分断能
             壳架等级      力 Icu(kA)cosФ  力 Ics(kA)cosФ     额定短时耐受电流 Icw(kA)cosФ           飞弧距离            进线方式
             额定电流                                     380(400)V       380(400)V
             Inm(A)     380(400)V       380(400)V
                                                     短时 1s 延时 0.25s  短时 0.5s 延时 0.25s   零飞弧         上进线或下进线
             1000           42             30             20              30
           注 :Ue=AC690V , Icu=20kA。

           智能控制器保护特性
































                                                        䓳⩡≭㙝តஔԉ័➥ᕓᰞ㏫

            061                                                                                     www.tbbq3.com
