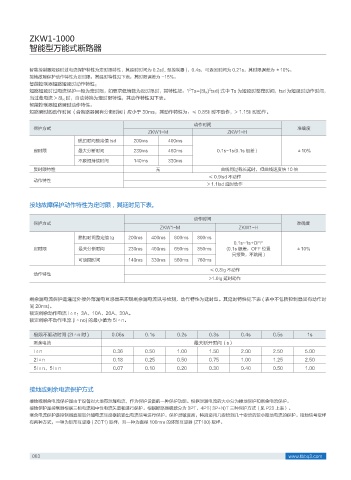

ZKW1-1000
智能型万能式断路器

智能控制器短延时过电流保护特性为定时限特性，其延时时间为 0.2s(L 型控制器 )、0.4s，可返回时间为 0.21s，其时限误差为 ±10%。
接地故障保护动作特性为定时限，其延时特性见下表，其时限误差为 -15%。
智能控制器短路短延时动作特性：
2
2
短路短延时过电流保护—般为定时限，如要求低倍数为反时限时，其特性按：1 Ts=(8I R ) tsd( 式中 Ts 为短延时整定时间，tsd 为短延时动作时间，
当过载电流 > 8I R 时，自动转换为定时限特性，其动作特性见下表。
智能控制器短路瞬时动作特性：
短路瞬时的动作时间（合断路器固有分断时间）应小于 30ms，其动作特性为：≤ 0.85Ii 时不动作，> 1.15Ii 时动作。
动作时间
保护方式 准确度
ZKW1-M ZKW1-H
脱扣时间整定值 tsd 200ms 400ms
定时限 最大分断时间 230ms 460ms 0.1s~1s(0.1s 极差 ) ±10%
不脱扣持续时间 140ms 330ms
反时限特性 无 曲线同过载长延时，但曲线速度快 10 倍
≤ 0.9Isd 不动作
动作特性
> 1.1Isd 延时动作

接地故障保护动作特性为定时限，其延时见下表。

动作时间
保护方式 准确度
ZKW1-M ZKW1-H
脱扣时间整定值 tg 200ms 400ms 600ms 800ms
0.1s~1s+OFF
定时限 最大分断时间 230ms 460ms 650ms 850ms (0.1s 极差，OFF 位置 ±10%
只报警，不跳闸 )
可返回时间 140ms 330ms 560ms 760ms

≤ 0.8Ig 不动作
动作特性
>1.0Ig 延时动作

剩余漏电流保护是通过外接外部漏电互感器来实现剩余漏电流讯号检测，动作特性为延时型。其延时特性见下表 ( 表中不包括控制器固有动作时
间 20ms)。
额定剩余动作电流 I △ n：3A、10A、20A、30A。
额定剩余不动作电流 (I △ no) 的最小值为 5I △ n。

极限不驱动时间 (2I △ n时) 0.06s 0.1s 0.2s 0.3s 0.4s 0.5s 1s
剩余电流 最大断开时间（s）
I △ n 0.36 0.50 1.00 1.50 2.00 2.50 5.00
2I △ n 0.18 0.25 0.50 0.75 1.00 1.25 2.50
5I △ n、5I △ n 0.07 0.10 0.20 0.30 0.40 0.50 1.00

接地或剩余电流保护方式

接地或剩余电流保护是由于设备对大地有泄漏电流，作为保护设备的—种保护功能。根据泄漏电流的大小分为接地保护和剩余电流保护。
接地保护是控制器根据三相电流和中性电流矢量和进行保护。根据断路器极数分为 3PT、4PT( 3P+N)T 三种保护方式（见 P23 上表）。
剩余电流保护是控制器直接取外加电流互感器的输出电流信号进行保护。保护灵敏度高，特别适用几安培到几十安培的较小接地电流的保护。接地信号取样
有两种方式，一种为矩形互感器 ( ZCT1) 取样，另—种为直径 100mm 的环形互感器 (ZT100) 取样。
