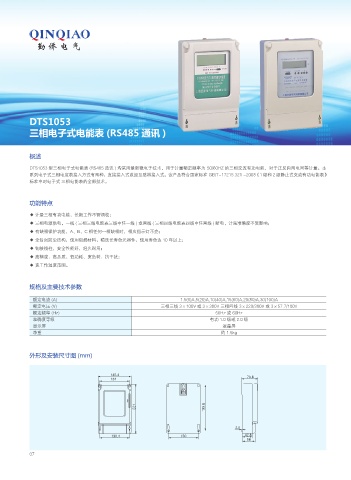

DTS1053
三相电子式电能表 (RS485 通讯 )

概述

DTS1053 型三相电子式电能表 (RS485 通讯 ) 均采用最新微电子技术，用于计量额定频率为 50/60HZ 的三相交流有功电能，对于正反向用电同等计量。本
系列电子式三相电度表接入方式有两种：直接接入式或经互感器接入式。该产品符合国家标准 GB/T-17215.321 -2008《1 级和 2 级静止式交流有功电能表》
标准中对电子式 三相电能表的全部技术。

功能特点

◆ 计量三相有功电能，长期工作不需调校；
◆ 三相电源供电，一线 ( 三相三线电能表三线中任一线 ) 或两线 ( 三相四线电能表四线中任两线 ) 断电，计量准确度不受影响；
◆ 有缺相保护功能，A、B、C 相任何一相缺相时，相应指示灯不亮；
◆ 全封闭防尘结构，使用阻燃材料，精选长寿命元器件，使用寿命达 10 年以上；
◆ 铜接线柱，安全性能好，经久耐用；
◆ 高精度、高品质、低功耗、宽负荷、抗干扰；
◆ 宽工作温度范围。

规格及主要技术参数

额定电流 (A) 1.5(6)A,5(20)A,10(40)A,15(60)A,20(80)A,30(100)A
额定电压 (V) 三相三线 3×100V 或 3×380V 三相四线 3×220/380V 或 3×57.7/100V
额定频率 (Hz) 50Hz 或 60Hz
准确度等级 有功 1.0 级或 2.0 级
显示屏 液晶屏
净重 约 1.5kg

外形及安装尺寸图 (mm)
