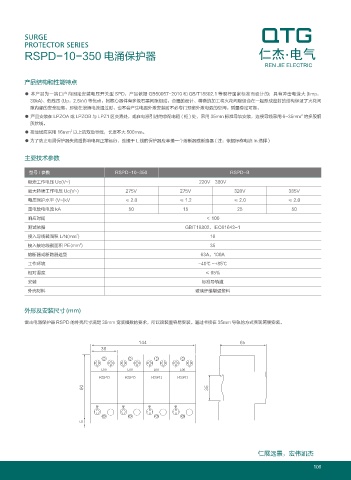

Page 113 - 杭州仁杰电力设备有限公司

SURGE
PROTECTOR SERIES
RSPD-10-350 电涌保护器 仁杰 电气
REN JIE ELECTRIC

产品结构和性能特点

● 本产品为一端口户内固定安装电压开关型 SPD，产品依据 GB50057-2010 和 GB/T18802.1 等现行国家标准而设计的；具有冲击电流大 (Iimp：
30kA)、低残压 (Up：2.5kV) 等优点，其核心器件有多级石墨间隙组成，合理的设计、精确的加工将火花间隙组合在一起形成密封的结构保证了火花间
隙内部的安全距离，即使在浪涌电流通过时，也不会产生电弧外泄安装时不必专门预留外泄电弧的空间。质量稳定可靠。
2
● 产品安装在 LPZOA 或 LPZOB 与 LPZ1 区交界处，或在电源引进的总配电箱 ( 柜 ) 处，采用 35mm 标准导轨安装，连接导线采用 6~35mm 的多股铜
质软线。
2
● 接地线应采用 16mm 以上的双色导线，长度不大 500mm。
● 为了防止电涌保护器失效后影响电网正常运行，连接于 L 线的保护器应串接一个熔断器或断路器 ( 注：依据标称电流 In 选择 )

主要技术参数

型号 / 参数 RSPD-10-350 RSPD-B

额定工作电压 Uc(V~) 220V 380V
最大持续工作电压 Uc(V~) 275V 275V 320V 385V
电压保护水平 (V~)kV ≤ 2.0 ≤ 1.2 ≤ 2.0 ≤ 2.0
雷电放电电流 kA 50 15 25 50
响应时间 ＜ 100
测试依据 GB/T18802、IEC61643-1
2
接入导线截面积 L/N(mm ) 16
2
接入接地线截面积 PE(mm ) 35
熔断器或断路器选型 63A、100A
工作环境 -40℃ ~+85℃
相对湿度 ≤ 95%
安装 标准导轨道
外壳材料 玻璃纤维增强塑料

外形及安装尺寸(mm)

雷击电涌保护器 RSPD 的外壳尺寸满足 36mm 宽度模数的要求，所以该装置容易安装。通过卡接在 35mm 导轨的方式实现简便安装。

- - - -
341% 341% 341% 341%

仁展远景，宏伟凯杰
