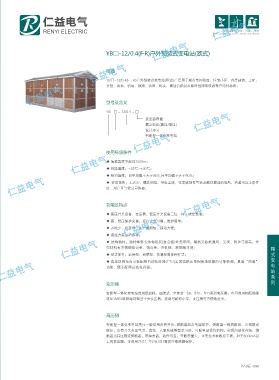

YB□-12/0.4(F·R)户外预装式变电站(欧式)
概述
YB□-12/0.4(F·R)户外预装式变电站(欧式)广泛用于城市电网改造、住宅小区、高层建筑、工矿、
宾馆、商场、机场、铁路、油田、码头、高速公路以及临时性用电设施等户内外场所。
型号及含义
YB □ - 12/0.4 - □
变压器容量
额定电压(高压/低压)
设计序号
智能型一体化变电站
使用环境条件
◆ 海拔高度不超过1000m；
◆ 环境温度：-25℃~+40℃；
◆ 相对湿度：日平均值不大于95%,月平均值不大于90%；
◆ 安装场所：无火灾、爆炸危险、导电尘埃、化学腐蚀性气体及剧烈震动的场所，若超出以上条件
时，用户可与我公司协商。
功能及特点
◆ 高压开关设备、变压器、低压开关设备三位一体，成套性强；
◆ 高、低压保护完善，运行安全可靠，维护简单；
◆ 占地少，投资省、生产周期短、移动方便；
◆ 接线方案灵活多样；
◆ 结构独特：独特蜂窝式结构双层(复合板)外壳牢固，隔热又散热通风、美观、防护等级高，外
壳材料有不锈钢钦合金、铝合金、冷轧板、彩钢板可选； 箱
◆ 型式多样：通用型、别墅型、紧凑型等多种样式； 式
◆ 高压环网柜内可装配网自动化终端(FTU)实现短路及单相接地故障的可靠检测，具备“四遥” 变
功能，便于配网自动化升级。 电
站
系
变压器 列
智能型一体化变电站选用低损耗、油浸式、全密封 S9、S10、S11系列变压器，也可选用树脂绝缘
或NOMEX纸绝缘环保型干式变压器，底部可配有小车，变压器可方便地进出。
高压侧
智能型一体化变电站高压一般采用负荷开关-熔断器组合电器保护，熔断器一相熔断后，三相联动
脱扣，负荷开关有压气式、真空、六氟化硫等型式可选，可配电动操作机构，实现自动化升级；熔
断器为高压限流熔断器，带撞击器，动作可靠，开断容量大，主要技术参数见下表。对于800kVA以
上的变压器，可选用ZN12, ZN28,VS1等真空断路器保护。
