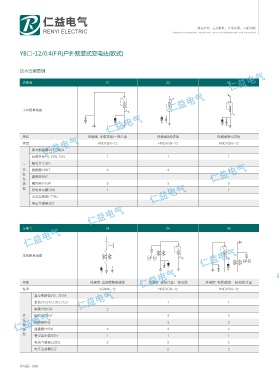

YB□-12/0.4(F·R)户外预装式变电站(欧式)

技术方案图例

方案号 01 02 03

主回路单线图

用途 终端型 电缆进线/一回出线 终端型(倒)进线 终端型架空进线
柜型 HNDXGN-12 HNDXGN-12 HNDXGN-12
真空断路器VS1, ZN28
负荷开关FN, FZN, FLN 1 1 1
一 隔离开关GN
次 熔断器XRNT 3 3 3
设 熔断器RN2
备
选 避雷器HY5W 3 3 3
型 带电显示器GSN 1 1 1
电流互感器LZZBJ
电压互感器JDZ

方案号 04 04 06

主回路单线图

用途 终端型 真空断路器进线 终端型 进线计量\一回出线 终端型 电缆进线\一回出线\计量
柜型 XGN66-12 HNDXGN-12 HNDXGN-12
真空断路器VS1, ZN28 1
负荷开关FN, FZN, FLN 1 1
隔离开关GN 2
一
次 熔断器XRNT 3 3
设 熔断器RN2 3 3
备
选 避雷器HY5W 3 3 3
型 带电显示器GSN 1 1 1
电流互感器LZZBJ 2 2 2
电压互感器JDZ 2 2

PAGE- 099
