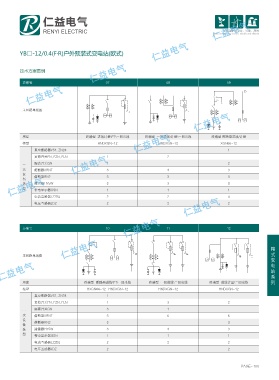

YB□-12/0.4(F·R)户外预装式变电站(欧式)

技术方案图例

方案号 07 08 09

主回路单线图

用途 终端型 进线计量\PT\一回出线 终端型 一回进线\计量\一回出线 终端型 断路器进线/计量
柜型 HNDXGN-12 HNDXGN-12 XGN66-12
真空断路器VS1, ZN28 1
负荷开关FN, FZN, FLN 1 2
一 隔离开关GN 1 2
次 熔断器XRNT 3 3 3
设 熔断器RN2 3 3 3
备
选 避雷器HY5W 3 3 3
型 带电显示器GSN 1 1 1
电流互感器LZZBJ 2 2 4
电压互感器JDZ 2 2 2

方案号 10 11 12

箱
主回路单线图 式
变
电
站
系
用途 终端型 断路器进线\PT\一回出线 终端型 一回进线\二回出线 终端型 进线计量\二回出线 列
柜型 HXGN66-12 HNDXGN-12 HNDXGN-12 HNDXGN-12
真空断路器VS1, ZN28 1
负荷开关FN, FZN, FLN 1 3 2
隔离开关GN 3 1
一
次 熔断器XRNT 3 6 6
设 熔断器RN2 3 3
备
选 避雷器HY5W 3 3 3
型 带电显示器GSN 1 1 1
电流互感器LZZBJ 2 2 2
电压互感器JDZ 2 2
