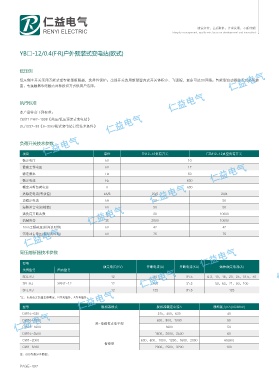

YB□-12/0.4(F·R)户外预装式变电站(欧式)
低压侧
低压侧主开关采用万能式或智能型断路器，选择性保护；出线开关选用新型塑壳式开关体积小、飞弧短，最多可达30回路；智能型自动跟踪无功补偿装
置，有接触器和无触点两种投切方式供用户选用。
执行标准
本产品符合下列标准：
GB/T17467-1998《高压/低压预装式变电站》
DL/T537-93《6-35kV箱式变电站订货技术条件》
负荷开关技术参数
项目 单位 FN12-12负荷开关 FZM12-12真空负荷开关
额定电压 kV 10
最高工作电压 kV 12
额定频率 Hz 50
额定电流 Hz 630
额定开断负荷电流 A 630
热稳定电流(有效值) kA/S 20/2 20/4
动稳定电流 kA 50 50
短路关合电流(峰值) kA 50 50
满负荷开断次数 次 20 10000
机械寿命 次 2000 10000
1min工频耐压(相间及对地) kV 42 42
雷电冲击电压(相对及对地) kV 75 75
高压熔断器技术参数
型号
额定电压(KV) 开断电流(A) 开断电流(KA) 熔体额定电流(A)
英国型号 国内型号
SDL※J 12 40 31.5 6.3，10，16，20，25，31.5，40
SFL※J XRNT-12 12 100 31.5 50，63，71，80，100
SKL※J 12 125 31.5 125
*注：由是否安装撞击器确定，N为无撞针，A为有撞针。
型号 脱扣器形式 脱扣器额定电流A 通断能力KA(AC380V)
DW15-630 315，400，630 40
DW15-1000 630，800，1000 50
热-电磁性或电子型
DW15-1600 1600 50
DW15-2500 1600，2000，2500 60
CW1-2000 630，800，1000，1250，1600，2000 65(80)
智能型
CW1-3200 2000，2500，3200 100
注：(80)为高分子断型。
