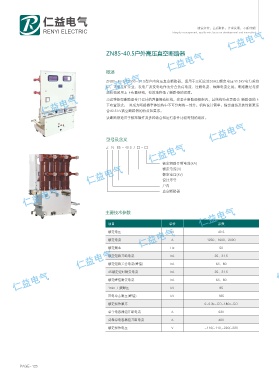

ZN85-40.5户外高压真空断路器
概述
ZN85-40.5/T2000-31.5型户内高压真空断路器，适用于三相交流50Hz,额定电压40.5kV电力系统
中，可供工矿企业、发电厂及变电站作为分合负荷电流、过载电流、故障电流之用。断路器是与操
动机构采用上下布置结构，有效地降低了断路器的深度。
为这种新型断路器专门设计的弹簧操动机构，安装在断路器框架内，其结构特点更适合 断路器的上
下布置形式， 并成为断路器整体结构中不可分割的一部分。机构设计简单，输出曲线及其性能更适
合40.5 kV真空断路器的特点和要求。
该断路器适用于频率操作及多种场合和运行条件比较苛刻的场所。
型号及含义
Z N 85 - 40.5 / □ - □
额定短路开断电流(kA)
额定电流(A)
额定电压(kV)
设计序号
户内
真空断路器
主要技术参数
项目 单位 参数
额定电压 kV 40.5
额定电流 A 1250、1600、2000
额定频率 Hz 50
额定短路开断电流 kA 25、31.5
额定短路关合电流(峰值) kA 63、80
4S额定短时耐受电流 kA 25、31.5
额定峰值耐受电流 kA 63、80
1min 工频耐压 kV 95
雷电冲击耐压(峰值) kV 185
额定操作顺序 0-0.3s-CO-180s-CO
单个电容器组开断电流 A 630
背靠背电容器组开断电流 A 400
额定操作电压 V -110/~110,-220/~220
