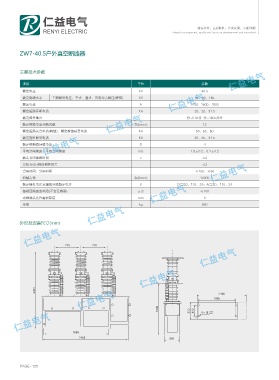

ZW7-40.5户外真空断路器

主要技术参数

项目 单位 参数
额定电压 KV 40.5
额定绝缘水平 工频耐受电压、干式、湿式、雷电冲击耐压(峰值) KV 95、80、185
额定电流 A 1250、1600、2000
额定短路开断电流 KA 20、25、31.5
额定操作顺序 分-0.3s合 分-180s合分
额定短路电流开断次数 次(timcs) 12
额定短路关合电流(峰值)、额定峰值耐受电流 KA 50、63、80
额定短时耐受电流 KA 20、25、31.5
额定短断路持续电流 S 4
平均分闸速度、平均合闸速度 m/s 1.5±0.2、0.7±0.2
触头合闸弹跳时间 s ≤2
三相合(分)闸同期性时差 ≤2
合闸时间、分闸时间 ≤150、≤60
机械寿命 次(timcs) 10000
额定操作电压及辅助回路额定电压 V DC220、110、24；AC220、110、24
每相回路直流电阻(不含互感器) μΩ ≤100
动静触头允许磨损厚度 mm 3
重量 kg 800

外形及安装尺寸(mm)


