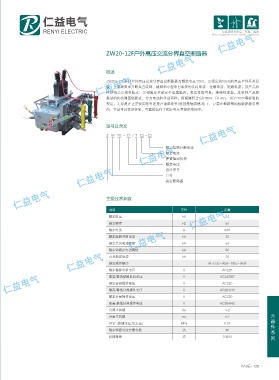

ZW20-12F户外高压交流分界真空断路器
概述
ZW20-12F系列户外高压交流分界真空断路器为额定电压12kV，三相交流50Hz的高压户外开关设
备，主要采用来开断关合农网、城网和小型电力系统的负荷电流、过载电流、短路电流。该产品总
体结构为三相共箱式，三相真空灭弧室于金属箱内，变压性能可靠，绝缘强度高。本系列产品的
操动机构为弹簧储能式，分为电动和手动两种。断路器符合GB1804、DL403、GB11022等标准的
规定，无论是在正常使用条件还是在故障条件(特别是短路情况)下，只要在断路器的极数参数范围
内，它就可以保证安全、可靠的运行于相应电压等级的电网中。
型号及含义
Z W 20 - 12 / T □ - □
额定短路开断电流
额定电流
弹簧操动机构
额定电压
设计序号
户外
真空断路器
主要技术参数
项目 单位 参数
额定电压 kV 12
额定频率 Hz 50
额定电流 A 630
额定短路开断电流 kA 20
额定关合电流峰值 kA 50
额定动稳定电流蜂值 kA 50
4s热稳定电流 kA 20
额定操作顺序 分-0.3s-合分-180s-合分
额定储能电机电压 V AC220
最高/最低储能电机电压 V AC242/87
额定合闸操作电压 V AC220
最高/最低合闸操作电压 V AC264/43
额定分闸操作电压 V AC220
最高/最低分闸操作电压 V AC264/43
合闸不同期 ms ≤2
分闸不同期 ms ≤2 元
器
SF6气体额定压力(表压) MPa 0.01
件
额定短路电流开断次数 次 30
系
机械寿命 次 10000 列
