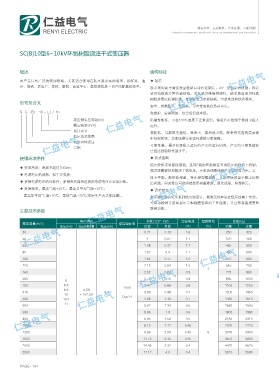

SC(B)10型6~10kV环氧树脂浇注干式变压器

概述 结构特征

本产品具有广泛的使用领域，尤其适合使用在防火要求高的场所，如矿井、油 ◆ 铁芯
田、地铁、发电厂、学校、医院、商业中心、高层建筑及一切户内配置系统中。 铁芯采用高导磁优质晶粒取向冷扎硅钢片，45°全斜步进接缝，铁芯
采用特殊的方管拉板结构，芯柱采用绝缘带绑扎，铁芯表面采用特殊
树脂涂覆以防潮防锈，有效降低了空载损耗、空载电流和铁芯噪音。
型号及含义
安全，难燃防火，无污染，可直接安装在负荷中心。
S C (B) 10 - □ / 10 免维护、安装简便、综合运行成本低。
高压侧电压等级(kV) 防潮性能好，可在100%湿度下正常运行，停运后不经预干燥即可投入
额定容量(kVA) 运行。
设计序号
损耗低、局部放电量低、噪音小、散热能力强，配备有完善的温度保
低压箔式线圈
护控制系统，为变压器安全运行提供可靠保障。
成形固体浇注
可靠性高。据对已经投入运行的产品的运行研究，产品的可靠性指标
三相
已经达到国际先进水平。
使用环境条件 ◆ 箔式线圈
低压绕组采用整段铜箔，连同F级的匝绝缘在专用低压箔绕机上绕制。
◆ 安装高度：海拔不超过1000m；
箔式线圈较好地解决了低电压，大电流线圈线绕产品短路应力大，安
◆ 电源电压的波形：似于正弦波；
匝不平衡，散热效果差，存在绕制螺旋角，人工焊接质量不稳定的突
◆ 多相电源电压的对称性：多相变压器所连接的电源电压应近似对称。 出问题。同时我公司绕组端部用树脂灌封，固化成形，防潮防污。
◆ 环境温度：最高气温+40℃；最高日平均气温+30℃； ◆ 温控装置
最高年平均气 温+20℃；最低气温-30℃(适用于户内式变压器)。
变压器采用BWDK系列信号温度计，测温元件埋设在低压线圈上半部，
可自动检测并巡回显示三相线圈各自的工作湿度。并且有超温报警和
主要技术参数 跳闸功能。

电压组合 损耗(120°kW) 空载电流 短路阻抗 重量(kg)
额定容量(kVA) 联结组标号
高压(kA) 高压分接范围 低压(kA) 空载 负载 (%) (%) 油重 总重
30 0.71 0.19 1.6 250 320
50 1 0.27 1.4 370 460
63 1.38 0.37 1.2 460 550
80 1.57 0.4 1.1 490 580
100 1.85 0.47 1.0 570 680
125 2.13 0.54 1.0 640 750
4
160 2.52 0.62 0.9 775 890
200 6 2.75 0.72 0.8 895 1030
250 6.3 Yyn0 3.47 0.88 0.8 1100 1250
6.6 ±5%
315 0.4 3.99 0.98 0.7 1200 1350
10 ±2x2.5%
400 10.5 Dyn11 4.88 1.16 0.7 1460 1610
11
500 5.87 1.34 0.6 1680 1840
630 5.96 1.3 0.6 1800 1980
800 6.95 1.52 0.5 2130 2310
1000 8.13 1.77 0.45 2520 2720
1250 9.69 2.09 0.45 6 3075 3300
1600 11.73 2.45 0.45 3670 3900
2000 14.45 3.32 0.4 4420 4670
2500 17.17 4.0 0.4 5310 5580

PAGE- 141
