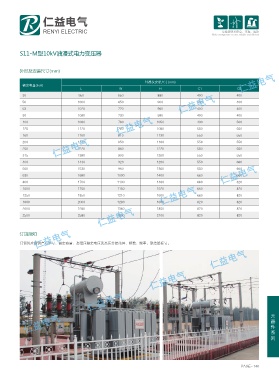

          S11-M型10kV油浸式电力变压器



          外形及安装尺寸(mm)

                                                               外形及安装尺寸(mm)
           额定容量(kvA)
                                   L                W                H               C1               C2
           30                      950             650              880              400              400
           50                     1000             650              900              400              400
           63                     1020             720              960              400              400
           80                     1080             730              990              400              400
           100                    1090             760              1050             400              500
           125                    1120             780              1080             550              550
           160                    1160             810              1130             550              550
           200                    1210             850              1180             550              550
           250                    1220             860              1220             550              550
           315                    1380             900              1260             550              550
           400                    1430             920              1290             550              660
           500                    1530             960              1360             550              660
           630                    1680             1000             1400             660              660
           800                    1700             1100             1480             660              820
           1000                   1750             1150             1520             660              820
           1250                   1850             1210             1600             660              820
           1600                   2000             1280             1690             820              820
           2000                   2280             1360             1850             820              820
           2500                   2580             1890             2100             820              820


          订货须知

          订货时应提供产品型号、额定容量、高低压额定电压及高压分接范围、相数、频率、联结组标号。
