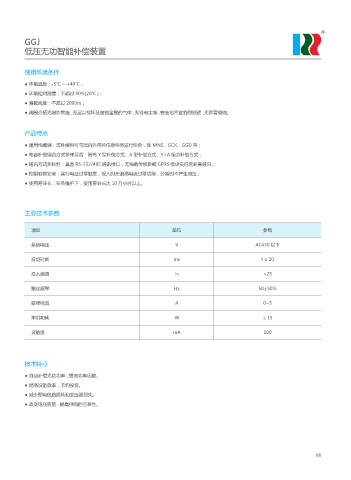

Page 73 - 大连瑞嘉电器有限公司

GGJ
低压无功智能补偿装置

使用环境条件
● 环境温度：-5℃ ~ +40℃；
● 环境相对湿度：不超过 90%(20℃ )；

● 海拔高度：不超过 2000m；
● 周围介质无爆炸危险，无足以损坏及腐蚀金属的气体，无导电尘埃，安装地不宜剧烈振动，无雨雪侵蚀。

产品特点
● 通用性能强：该补偿柜可与国内外各种任意柜体进行组合，如 MNS、GCK、GGD 等；
● 电容补偿组合方式多样灵活：具有 Y 型补偿方式、A 型补偿方式、Y+A 组合补偿方式；

● 通讯方式多样性：具备 RS-232/485 通讯接口，无线数传模块或 GPRS 模块实行远距离通讯；
● 控制准确安全：实行电压过零触发，投入时无浪涌电流过零切除，分断时不产生高压；
● 使用寿命长：在免维护下，使用寿命长达 10 万小时以上。

主要技术参数

项目 单位 参数

系统电压 V AC450 以下

投切时间 ms t≤20

投入涌流 ln <25

额定频率 Hz 50±50%

取样电流 A 0~5

本机功耗 W ≤ 15

灵敏度 mA 100

技术特点

● 自动补偿无功功率，提高功率因数。
● 提高设备效率，节约投资。
● 减少配电线路损耗和变压器损失。
● 改变电压质量，提高供电的可靠性。

66
