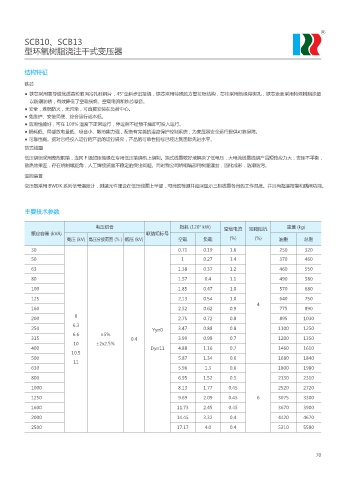

SCB10、SCB13
型环氧树脂浇注干式变压器

结构特征
铁芯

● 铁芯采用高导磁优质晶粒取向冷扎硅钢片，45°全斜步进接缝，铁芯采用特殊的方管拉板结构，芯柱采用绝缘带绑扎，铁芯表面采用特殊树脂涂覆
以防潮防锈，有效降低了空载损耗、空载电流和铁芯噪音。
● 安全，难燃防火，无污染，可直接安装在负荷中心。
● 免维护、安装简便、综合运行成本低。
● 防潮性能好，可在 100% 湿度下正常运行，停运后不经预干燥即可投入运行。
● 损耗低、局部放电量低、噪音小、散热能力强，配备有完善的温度保护控制系统，为变压器安全运行提供可靠保障。
● 可靠性高。据对已经投入运行的产品的运行研究，产品的可靠性指标已经达到国际先进水平。
箔式线圈
低压绕组采用整段铜箔，连同 F 级的匝绝缘在专用低压箔绕机上绕制。箔式线圈较好地解决了低电压，大电流线圈线绕产品短路应力大，安匝不平衡，
散热效果差，存在绕制螺旋角，人工焊接质量不稳定的突出问题。同时我公司绕组端部用树脂灌封，固化成形，防潮防污。
温控装置
变压器采用 BWDK 系列信号温度计，测温元件埋设在低压线圈上半部，可自动检测并巡回显示三相线圈各自的工作湿度。并且有超温报警和跳闸功能。

主要技术参数

电压组合 损耗 (120° kW) 空载电流 短路阻抗 重量 (kg)
额定容量 (kVA) 联结组标号
高压 (kV) 高压分接范围 (％ ) 低压 (kV) 空载 负载 (%) (%) 油重 总重
30 0.71 0.19 1.6 250 320
50 1 0.27 1.4 370 460
63 1.38 0.37 1.2 460 550
80 1.57 0.4 1.1 490 580
100 1.85 0.47 1.0 570 680

125 2.13 0.54 1.0 640 750
4
160 2.52 0.62 0.9 775 890
200 6 2.75 0.72 0.8 895 1030
6.3
250 Yyn0 3.47 0.88 0.8 1100 1250
6.6 ±5%
315 0.4 3.99 0.98 0.7 1200 1350
10 ±2x2.5%
400 Dyn11 4.88 1.16 0.7 1460 1610
10.5
500 5.87 1.34 0.6 1680 1840
11
630 5.96 1.3 0.6 1800 1980
800 6.95 1.52 0.5 2130 2310

1000 8.13 1.77 0.45 2520 2720
1250 9.69 2.09 0.45 6 3075 3300
1600 11.73 2.45 0.45 3670 3900
2000 14.45 3.32 0.4 4420 4670
2500 17.17 4.0 0.4 5310 5580

70
