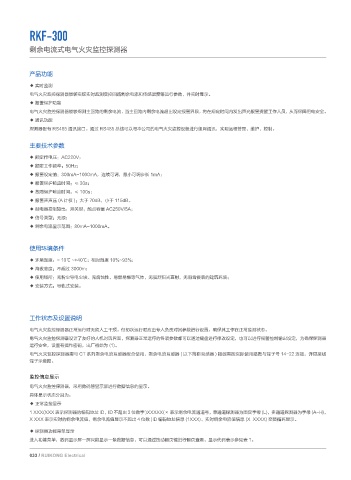

RKF-300

剩余电流式电气火灾监控探测器

产品功能

◆ 实时监测
电气火灾监控探测器能够实现实时监测受控回路剩余电流和传感温度等运行参数，并实时显示。
◆ 报警保护功能
电气火灾监控探测器能够探测主回路的剩余电流，当主回路内剩余电流超出设定报警界限，将在规定时间内发出声光报警提醒工作人员，从而保障用电安全。
◆ 通讯功能
探测器配有 RS485 通讯接口。通过 RS485 总线可以与本公司的电气火灾监控设备进行组网通讯，实现远程管理、维护、控制。

主要技术参数

◆ 额定作电压：AC220V；
◆ 额定工作频率：50Hz；
◆ 报警设定值：300mA-1000mA，连续可调，最小可调步长 1mA；
◆ 报警保护响应时间：≤ 30s；
◆ 故障保护响应时间：≤ 100s；
◆ 报警声声压 (A 计权 )：大于 70dB，小于 115dB。
◆ 继电器控制输出：开关型，触点容量 AC250V/5A；
◆ 信号类型：无源；
◆ 剩余电流显示范围：80mA-1000mA。

使用环境条件

◆ 环境温度：- 10℃ ~+40℃；相对湿度 10%~93%；
◆ 海拔高度：不超过 3000m；
◆ 使用场所：无粉尘导电尘埃、无腐蚀性、易燃易爆等气体，无强烈阳光直射，无雨雪侵袭的建筑环境；
◆ 安装方式：导轨式安装。

工作状态及设置说明
电气火灾监控探测器正常运行时无须人工干预。但初次运行时应由专人负责对其参数进行设置，确保其工作在正常监测状态。
电气火灾监控探测器设计了友好的人机对话界面，探测器正常运行的各项参数都可以通过键盘进行修改设定，也可以进行报警控制输出设定，为确保探测器
运行安全，设置有操作密码，出厂初始为 (1)。
电气火灾监控探测器需与 CT 系列剩余电流互感器配合使用，剩余电流互感器 ( 以下简称互感器 ) 接线需按实际使用路数与端子号 14-22 连接，详见接线
端子示意图。

监控信息显示
电气火灾监控探测器，采用数码管显示屏进行数据信息的显示。
具体显示状态分别为：
◆ 正常监控显示
1 XXX(XXX 表示探测器的编码地址 ID，ID 不超出 3 位数字 )XXXXX(× 表示剩余电流通道号，单通道探测器为固定字母 (L)，多通道探测器为字母 (A~H)，
X XXX 表示实时的剩余电流值，剩余电流值显示不超出 4 位数 )ID 编码地址信息 (1XXX)、实时剩余电流值信息 (X XXXX) 交替循环显示。
◆ 探测器功能菜单显示
进入功能菜单，数码显示屏一屏只能显示一条数据信息，可以通过按动翻页键进行翻页查看。显示代码表示参见表 1。
