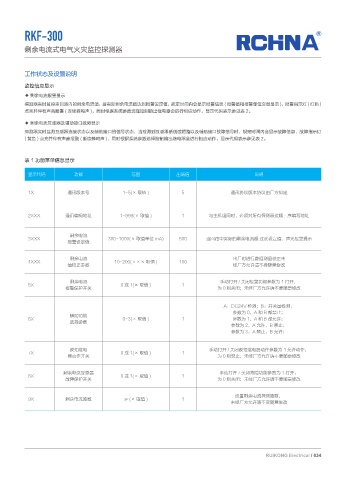

RKF-300
剩余电流式电气火灾监控探测器
工作状态及设置说明
监控信息显示
◆ 剩余电流报警显示
探测器实时监控主回路内的剩余电流值，当实际剩余电流值达到报警设定值，规定时间内会显示报警信息 ( 报警值和报警部位交替显示 )，报警指示灯 ( 红色 )
点亮并伴有声音报警 ( 连续蜂呜声 )，同时根据系统参数选择控制输出继电器会进行相应动作。显示代码表示参见表 2。
◆ 剩余电流互感器及辅助接口故障显示
探测器实时监测互感器连接状态以及辅助接口的信号状态，当检测到互感器断线或短路以及辅助接口故障信号时，规定时间内会显示故障信息，故障指示灯
( 黄色 ) 点亮并伴有声音报警 ( 断续蜂鸣声 )，同时根据系统参数选择控制输出继电器会进行相应动作。显示代码表示参见表 2。
表 1 功能菜单信息显示
显示代码 功能 范围 出场值 说明
1X 通讯版本号 1-5(× 取值 ) 5 通讯协议版本协议由厂方拟定
2XXX 通讯编码地址 1-999(× 取值 ) 1 与主机组网时，必须对所有探测器按顺：序编写地址
剩余电流
3XXX 300-1000(× 取值单位 mA) 500 当回路中实际的剩余电流超 过此设定值，声光报警提示
报警设定值
剩余电流 出厂时进行数据测量校正未
4XXX 10-200(××× 取值 ) 100
值校正参数 经厂方允许请不要随意修改
剩余电流 手动打开 / 关闭报警功能参数为 1 打开，
5X 0或1(×取值) 1
报警保护开关 为 0 则关闭；未经厂方允许请不要随意修改
A：DC24V 检测；B：开关量检测；
参数为 0，A 和 B 都禁止；
辅助功能
6X 0-3(× 取值 ) 1 参数为 1，A 和 B 都允许；
选择参数
参数为 2，A 允许，B 禁止；
参数为 3，A 禁止，B 允许；
脱扣继电 手动打开 / 关闭脱扣继电器动作参数为 1 允许动作，
7X 0或1(×取值) 1
器动作开关 为 0 则禁止；未经厂方允许请不要随意修改
剩余电流互感器 手动打开／关闭故障功能参数为 1 打开，
8X 0或1(×取值) 1
故障保护开关 为 0 则关闭；未经厂方允许请不要随意修改
设置剩余电流探测路数，
9X 剩余电流路数 ≥(×取值) 1
未经厂方允许请不要随意修改
