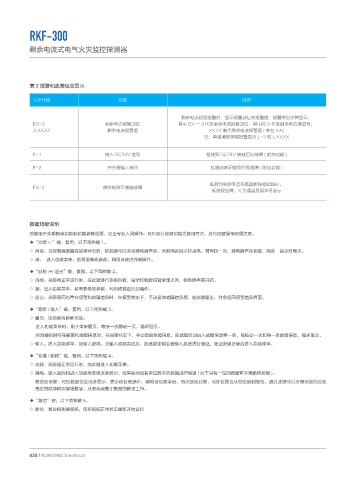

RKF-300

剩余电流式电气火灾监控探测器

表 2 报警和故障信息显示

显示代码 功能 说明

剩余电流超限报警时，显示报警部位和报警值，报警信息交替显示，
EX-3 剩余电流报警部位 其中 EX 一 3 代表剩余电流报警部位，其中的 X 代表剩余电流通道号，
X XXXX 剩余电流报警值 XXXX 表示剩余电流报警值 ( 单位 mA)
注：单通道探测器报警显示 E-3 和 L XXXX

F-1 接入 DC24V 信号 检测到 DC24V 接通后报故障 ( 附加功能 )

F-2 开关量输入常闭 检测到常闭信号后报故障 ( 附加功能 )

监测到剩余电流互感器断线或短路时，
FX-3 剩余电流互感器故障
系统报故障，X 为通道号用字母表示

按键功能说明
按键用于实现特定功能和功能参数设置，应由专业人员操作。其中部分按键功能为复用方式，进行按键操作时须注意。
◆“消音 /-”键：复用，以下简称键 1。
◇ 消音：当探测器报警或故障状态时，按此键可以关闭蜂鸣器声音，同时消音指示灯点亮；若再按一次，蜂呜器声音恢复，消音 指示灯熄灭。
◇ 减： 进入功能菜单，若需要修改参数，利用该建进行减操作。

◆“自检 /+/ 退出”键：复用，以下简称键 2。
◇ 自检：探测器正常运行时，按此键进行系统自检，指示灯和数码管全部点亮，蜂鸣器声音开启。
◇ 加：进入功能菜单，若需要修改参数，利用该键进行加操作。
◇ 退出：探测器同时存在报警和故障信息时，在报警状态下，手动查询故障信息后，按此键退出，并会返回报警信息界面。

◆“翻页 / 输入”键：复用，以下简称键 3。
◇ 翻页：该功能有两种用法。
进入功能菜单时，用于菜单翻页，每按一次翻动一页，循环显示。
探测器同时存在报警和故障信息时，在报警状态下，手动查询故障信息，按此键自动进入故障信息第一条，每按动一次切换一条故障信息，循环显示。
◇ 输入：进入功能菜单，须输入密码。当输入密码完成后，按此键密码会被输入系统进行验证，验证密码正确后进入功能菜单。

◆“功能 / 跳格”键：复用，以下简称键 4。
◇ 功能：探测器正常运行时，按此键进入功能菜单。
◇ 跳格：输入密码和进入功能菜单修改参数时，经常会对具有多位数字的数据进行编辑 ( 对于只有一位的数据可不用跳格按键 )。
若按动该键，对应数据位会闪烁显示，表示该位被选中，编辑该位数字后，再次按动此键，闪烁位置会从低位跳到高位。通过此键可以方便地按低位到
高位的顺序依次编辑数字，从而完成整个数据的修改工作。

◆“复位”键：以下简称键 5。
◇ 复位：复位探测器系统，使系统按正常状态重新开始运行
