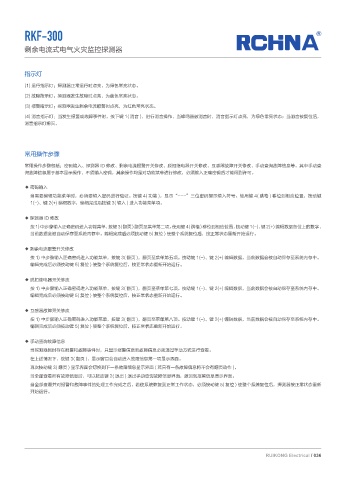

RKF-300

剩余电流式电气火灾监控探测器

指示灯

(1) 运行指示灯：探测器正常运行时点亮，为绿色常亮状态。
(2) 故障指示灯：探测器发生故障时点亮，为黄色常亮状态。
(3) 报警指示灯：探测器发生剩余电流报警时点亮，为红色常亮状态。
(4) 消音指示灯：当发生报警或故障事件时，按下键 1( 消音 )，进行消音操作，当蜂鸣器被消音时，消音指示灯点亮，为绿色常亮状态；当消音被复位后，
消音指示灯熄灭。

常用操作步骤

常用操作步骤包括：密码输入、探测器 ID 修改、剩余电流报警开关修改、脱扣继电器开关修改、互感器故障开关修改、手动查询故障信息等。其中手动查
询故障信息属于基本显示操作，不须输入密码，其余操作均是对功能菜单进行修改，必须输入正确密码后才能得到许可。

◆ 密码输入
当需要编辑功能菜单时，必须要输入密码进行验证。按键 4( 功能 )，显示“---”三位密码提示输入符号。使用键 4( 跳格 ) 移位到相应位置，按动键
1(-)、键 2(+) 编辑数字，编辑完成后按键 3( 输入 ) 进入功能菜单项。

◆ 探测器 ID 修改
按 1) 中步骤输入正确密码进入功能菜单，按键 3( 翻页 ) 翻页至菜单第二项。使用键 4( 跳格 ) 移位到相应位置，按动键 1(-)、键 2(+) 编辑数据各位上的数字，
当前数据会被自动保存至系统内存中。编辑完成后必须按动键 5( 复位 ) 使整个系统复位后，按正常状态重新开始运行。

◆ 剩余电流报警开关修改
按 1) 中步骤输入正确密码进入功能菜单，按键 3( 翻页 )，翻页至菜单第五项。按动键 1(-)、键 2(+) 编辑数据，当前数据会被自动保存至系统内存中。
编辑完成后必须按动键 5( 复位 ) 使整个系统复位后，按正常状态重新开始运行。

◆ 脱扣继电器开关修改
按 1) 中步骤输入正确密码进入功能菜单，按键 3( 翻页 )，翻页至菜单第七项。按动键 1(-)、键 2(+) 编辑数据，当前数据会被自动保存至系统内存中。
编辑完成后必须按动键 5( 复位 ) 使整个系统复位后，按正常状态重新开始运行。

◆ 互感器故障开关修改
按 1) 中步骤输入正确密码进入功能菜单，按键 3( 翻页 )，翻页至菜单第八项。按动键 1(-)、键 2(+) 编辑数据，当前数据会被自动保存至系统内存中。
编辑完成后必须按动键 5( 复位 ) 使整个系统复位后，按正常状态重新开始运行。

◆ 手动查询故障信息
当探测器同时存在报警和故障事件时，只显示报警信息而故障信息必须通过手动方式进行查看。
在上述情况下，按键 3( 翻页 )，显示窗口会自动进入故障信息第一项显示界面。
再次按动键 3( 翻页 ) 显示界面会切换到下一条故障信息显示界面 ( 若只有一条故障信息将不会有翻页动作 )。
当全部查看所有故障信息后，可以按动键 2( 退出 ) 退出手动查询故障信息界面，返回到报警信息显示界面。
当全部查看并对报警和故障事件的处理工作完成之后，若使系统恢复到正常工作状态，必须按动键 5( 复位 ) 使整个系统复位后，探测器按正常状态重新
开始运行。
