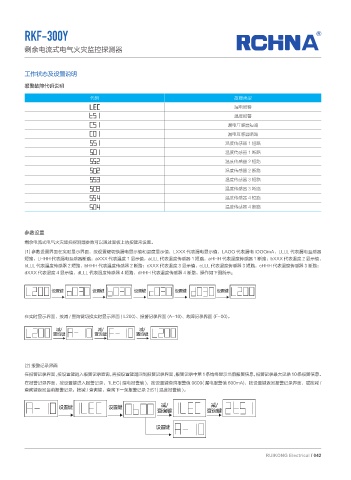

P. 49
RKF-300Y
剩余电流式电气火灾监控探测器
工作状态及设置说明
报警故障代码说明
代码 故障类型
漏电报警
温度报警
漏电互感器短路
漏电互感器断路
温度传感器 1 短路
温度传感器 1 断路
温度传感器 2 短路
温度传感器 2 断路
温度传感器 3 短路
温度传感器 3 断路
温度传感器 4 短路
温度传感器 4 断路
参数设置
剩余电流式电气火灾监控探测器参数可以通过面板上的按键来设置。
(1) 参数设置界面在实时显示界面，按设置键切换漏电显示值和温度显示值，LXXX 代表漏电显示值，LAOO 代表漏电 lOOOmA，LLLL 代表漏电互感器
短路，LHHH 代表漏电互感器断路：aXXX 代表温度 1 显示值，aLLL 代表温度传感器 1 短路，aHHH 代表温度传感器 1 断路：bXXX 代表温度 2 显示值，
bLLL 代表温度传感器 2 短路，bHHH 代表温度传感器 2 断路；cXXX 代表温度 3 显示值，cLLL 代表温度传感器 3 短路，cHHH 代表温度传感器 3 断路；
dXXX 代表温度 4 显示值，dLLL 代表温度传感器 4 短路，dHHH 代表温度传感器 4 断路。操作如下图所示：
在实时显示界面，按减 / 查询键切换实时显示界面 ( L200)、报警记录界面 (A-10)、故障记录界面 (F-00)。
(2) 报警记录界面
在报警记录界面，按设置键进入报警记录查询，再按设置键返回到报警记录界面，报警记录中第1条始终显示当前报警信息，报警记录最大记录10条报警信息。
在报警记录界面，按设置键进入报警记录，1LEC( 漏电报警值 )，按设置键查询报警值 0600( 漏电报警值 600mA)，按设置键返回报警记录界面，或按减 /
查询键返回当前报警记录，按减 / 查询键，查询下一条报警记录 2tS1( 温度报警值 )。
RUIKONG Electrical / 042
