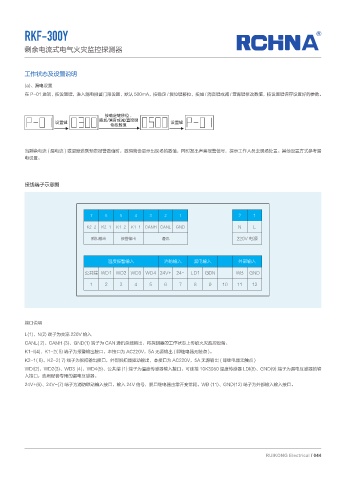

RKF-300Y
剩余电流式电气火灾监控探测器
工作状态及设置说明
(a)、漏电设置
在 P-01 选项，按设置键，进入漏电报警门限设置，默认 500mA，按确定 / 复位键移位，按加 / 消音键或减 / 查询键修改数值，按设置键保存设置好的参数。
当剩余电流 ( 漏电流 ) 或温度达到预定报警数值时，数码管会显示出现场的数值，同时发出声音报警信号，提示工作人员去现场处置。其他设置方式参考漏
电设置。
接线端子示意图
7 6 5 4 3 2 1 2 1
K2-2 K2-1 K1-2 K1-1 CANH CANL GND N L
脱扣输出 报警输出 通讯 220V 电源
温度报警输入 消防输入 漏电输入 外部输入
公共端 WD1 WD2 WD3 WD4 24V+ 24- LD1 GDN WB GND
1 2 3 4 5 6 7 8 9 10 11 12
端口说明
L(1)、N(2) 端子为交流 220V 输入
CANL( 2)、CANH (3)、GND(1) 端子为 CAN 通讯总线输出，将探测器的工作状态上传给火灾监控设备。
K1-I(4)、K1-2( 5) 端子为报警输出接口，本接口为 AC220V，5A 无源输出 ( 即继电器无触点 )。
K2-1( 6)、K2-2( 7) 端子为脱扣输出接口，外部脱扣器驱动输出，本接口为 AC220V，5A 无源输出 ( 即继电器无触点 )
WDl(2)、WD2(3)、WD3 (4)、WD4(5)、公共端 (1) 端子为温度传感器输入接口，可连接 10K3950 温度传感器 LDl(8)、GND(9) 端子为漏电互感器的输
入接口，选用配套专用的漏电互感器。
24V+(6)、24V-(7) 端子为消防联动输入接口，输入 24V 信号，脱口继电器由常开变常闭。WB (11)、GND(12) 端子为外部输入输入接口。
