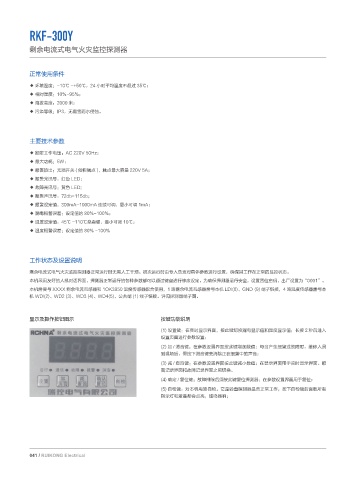

RKF-300Y

剩余电流式电气火灾监控探测器

正常使用条件

◆ 环境温度：-10℃ -+50℃，24 小时平均温度不超过 35℃；
◆ 相对湿度：10%-95%；
◆ 海拔高度：2000 米；
◆ 污染等级：IP3，无霜雪雨水侵蚀。

主要技术参数
◆ 额定工作电压：AC 220V 50Hz；
◆ 最大功耗：5W；
◆ 报警输出：无源开关 ( 俗称触点 )，触点最大容量 220V 5A；
◆ 报警光讯号：红色 LED；
◆ 故障光讯号：黄色 LED;
◆ 报警声讯号：72db-115db；
◆ 报警设定值：300mA-1000mA 连续可调，最小可调 1mA；
◆ 漏电报警误差：设定值的 80%-100%；
◆ 温度设定值：45℃ -110℃垒卖硼，最小可调 10℃；
◆ 温度报警误差：设定值的 80% -100%

工作状态及设置说明

剩余电流式电气火灾监控探测器正常运行时无需人工干预。初次运行时由专人负责对具体参数进行设置，确保其工作在正常的监控状态。
本机采用友好的人机对话界面，探测器正常运行的各种参数都可以通过键盘进行修改设定，为确保探测器运行安全，设置四位密码，出厂设置为“0001”。
本机需要与 XXXX 剩余电流互感器和 1OK3950 温度传感器配合使用，1 路剩余电流互感器需与本机 LDI(8)、GND (9) 端子链接，4 路温度传感器需与本
机 WDl(2)、WD2 (3)、WD3 (4)、WD4(5)、公共端 (1) 端子链接。详见探测器端子图。

显示及操作按钮图示 按键功能说明
(1) 设置键：在实时显示界面，按此键切换漏电显示值和温度显示值；长按 2 秒后进入
设置页面进行参数设置；
(2) 加 / 消音键：在参数设置界面按此键增加数值；每当产生报警或故障时，维修人员
到现场后，需按下消音键去消除正在报警中的声音；
(3) 减 / 查询键：在参数设置界面按此键减小数值；在显示界面用于实时显示界面、报
警记录界面和故障记录界面之间切换。
(4) 确定 / 复位键：故障排除后须按此键复位探测器：在参数设置界面用于复位；
(5) 自检键：对本机电路自检。它是验查探测器是否正常工作，按下自检键后面板所有
指示灯和液晶都会点亮，蜂鸣器响；

041 / RUIKONG Electrical
