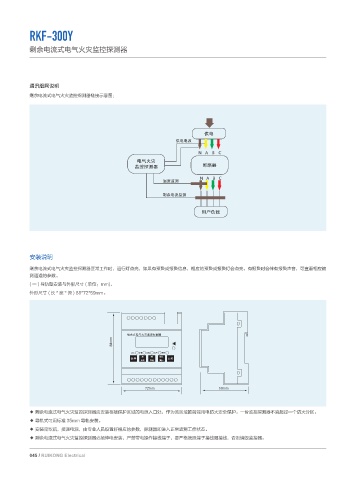

RKF-300Y

剩余电流式电气火灾监控探测器

通讯组网说明
剩余电流式电气火灾监控探测器链接示意图：

安装说明

剩余电流式电气火灾监控探测器正常工作时，运行灯点亮，如果有预警或报警信息，相应的预警或报警灯会点亮，有报警时会伴有报警声音，可查看相应被
测通道的参数。
( 一 ) 导轨型安装与外形尺寸 ( 单位：mm)。
外形尺寸 ( 长 * 宽 * 深 ) 88*72*59mm。

NN

NN NN

◆ 剩余电流式电气火灾监控探测器应安装在被保护区域的电源入口处，作为该区域的前端用电防火安全保护。一台监控探测器不宜超过—个防火分区。
◆ 导轨式可用标准 35mm 导轨安装。
◆ 安装完毕后，接通电源，由专业人员设置好相应的参数，探测器即进入正常监测工作状态。
◆ 剩余电流式电气火灾监控探测器必须停电安装，严禁带电操作接线端子，要严格按照端子接线图接线，否则烧毁监控器。
