RXESS-12
系列固体绝缘环网柜

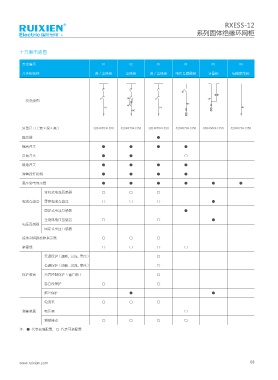

主方案电路图

方案编号 01 02 03 04 05 06
开关柜名称 进 / 出线柜 出线柜 进 / 出线柜 电压互感器柜 计量柜 母线联络柜

一次系统图

外型尺寸(宽*深*高) 420*870*1350 420*870*1350 420*870*1350 420*870*1350 800*900*1350 420*870*1350

断路器 ●
隔离开关 ● ● ● ●

负荷开关 ● ● ○
接地开关 ● ● ● ●

弹簧操作机构 ● ● ● ●
高压带电显示器 ● ● ● ● ● ●

穿心式电流互感器 ○ ○ ○
电流互感器 零序电流互感器 ○ ○ ○ ●

固定式电流互感器 ●
全绝缘电压互感器 ○ ○ ●
电压互感器
固定式电压互感器
接地和短路故障指示器 ○ ○ ○
避雷器 ○ ○ ○ ○

无源保护 ( 速断、过流、零序 ) ○

有源保护 ( 速断、过流、零序 ) ○
保护装置 分界控制保护 ( 看门狗 ) ○
备自投保护 ○ ○

熔丝保护 ● ●
电流表 ○ ○ ○

测量装置 电压表 ○
辅助接点 ○ ○ ○ ○

注：● 代表标准配置，○ 代表可选配置
