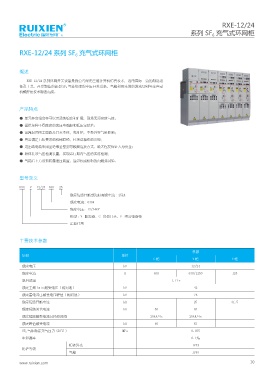

RXE-12/24
                                                                                    系列 SF 充气式环网柜
                                                                                             6


          RXE-12/24 系列 SF 充气式环网柜
                                  6



          概述
             RXE-12/24 系列环网开关设备是我公司采用三维计算机仿真技术,运用国际一流的制造设
          备及工艺,开发制造的新型 SF 6 气体绝缘的中压开关设备,气箱利用先进的激光切割与全自动
          机械焊接技术制造而成。



          产品特点

          ● 单元柜合组合柜可以灵活地组合和扩展,现场无须充放气体;
          ● 提供多种不同高度的高压电缆舱和低压室技术;
          ● 金属封闭的主回路及开关本体,免维护,不受外界气候影响;
          ● 具备满足五防要求的机械联锁,杜绝误操作的出现;
          ● 进出线电缆采用全绝缘全密封可触摸连接方式,最大程度保证人身安全;
          ● 箱体装设气压检测装置,实现运行期内气压的实时检测;
          ● 气箱后下方设有防爆泄压装置,通过权威机构的内燃弧试验。



          型号含义
          RXE - V - 12/24  630 - 25
                                额定短路开断或短时耐受电流:25kA
                                额定电流:630A
                                额定电压:12/24kV
                                柜型:V- 断路器、C- 负荷开关、F- 组合电器柜
                                企业代号



          主要技术参数

                                                                                     参数
           项目                                         单位
                                                                    C柜               V柜               F柜
           额定电压                                        kV                           12/24
           额定电流                                        A            630            630/1250           125
           温升试验                                                             1.1Ir
           额定工频 1min 耐受电压 ( 相对地 )                      kV                            42
           额定雷电冲击耐受电压峰值 ( 相对地 )                        kV                            75
           额定短路开断电流                                    kA                            25              31.5
           额定短路关合电流                                    kA           50               63
           额定短路耐受电流及持续时间                                          25kA/4s          25kA/4s
           额定峰值耐受电流                                    kA           50               63
           SF 6 气体额定充气压力 (20℃ )                       MPa                           0.035
           年泄漏率                                                                     0.1‰
                               柜体外壳                                                  IP4X
           防护等级
                               气箱                                                    IP67
