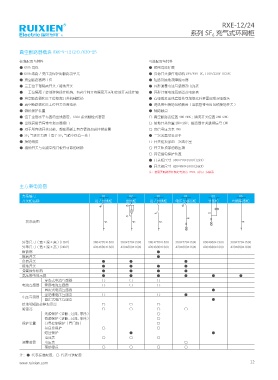

RXE-12/24
系列 SF 充气式环网柜
6

真空断路器模块 RXE-V-12(24)/630-25
标准配置与特性 可选配置与特性
● 630A 母线 ● 预留母线扩展
● 630A 线路 / 变压器保护用断路器单元 ● 负荷开关操作电动机 24V/48V DC,110V/220V DC/AC
● 真空断路器两工位 ● 短路及接地故障指示器
● 三工位下部隔离开关 / 接地开关 ● 环形测量电流互感器及电流表
● 三工位隔离 / 接地弹簧操作机构，有两个独立的隔离开关和接地开关操作轴 ● 环形计量电流互感器及电度表
● 真空断路器和三工位隔离开关机械联锁 ● 在电缆进出线套管处可加氧化锌避雷器或双电缆头
● 真空断路器和三工位开关位置指示 ● 进线带电接地闭锁装置 ( 当套管带电时闭锁接地开关 )
● 微机保护装置 ● 辅助触点
● 位于全部水平布置的出线套管，630A 系列螺栓式套管 ○ 真空断路器位置 4N0+4NC；隔离开关位置 2N0+2NC
● 出线套管具有带电指示器接口 ○ 接地开关位置 2N0+2NC；断路器开关跳闸信号 1NO
● 对于所有的开关功能，都在面板上有方便的加装挂锁装置 ○ 带信号压力表 1NO
● SF 6 气体压力表 ( 每个 SF 6 气箱中仅有一处 ) ● 二次装置可装设于
● 接地母排 ○ 开关柜顶部的二次线小室
● 接地开关与电缆室前门板有可靠的联锁 ○ 开关柜顶部的低压箱
○ 其它继电保护装置
● 开关柜尺寸 380*770*1500(12kV)
● 开关柜尺寸 420*880*1600(24kV)
注：若需要断路器柜额定电流为 1250A, 请与厂家联系

主方案电路图

方案编号 01 02 03 04 05 06
开关柜名称 进 / 出线柜 出线柜 进 / 出线柜 电压互感器柜 计量柜 母线联络柜

一次系统图

外型尺寸 ( 宽 * 深 * 高 )(12kV) 380*770*1500 380*770*1500 380*770*1500 380*770*1500 800*900*1900 380*770*1500
外型尺寸 ( 宽 * 深 * 高 )(24kV) 420*880*1600 420*880*1600 420*880*1600 420*880*1600 420*880*1600 420*880*1600
断路器 ●
隔离开关 ●
负荷开关 ● ● ●
接地开关 ● ● ● ●
弹簧操作机构 ● ● ● ●
高压带电显示器 ● ● ● ● ● ●
穿心式电流互感器 ○ ○ ○
电流互感器 零序电流互感器 ○ ○ ○
固定式电流互感器 ●
全绝缘电压互感器 ○ ○ ●
电压互感器
固定式电压互感器 ●
接地和短路故障指示器 ○ ○ ○
避雷器 ○ ○ ○ ○
无源保护 ( 速断、过流、零序 ) ○
有源保护 ( 速断、过流、零序 ) ○
保护装置 分界控制保护 ( 看门狗 ) ○
备自投保护 ○ ○
熔丝保护 ● ●
电流表 ○ ○ ○
测量装置 电压表 ○
辅助接点 ○ ○ ○ ○
注：● 代表标准配置，○ 代表可选配置
