XGW-12
箱式开闭所

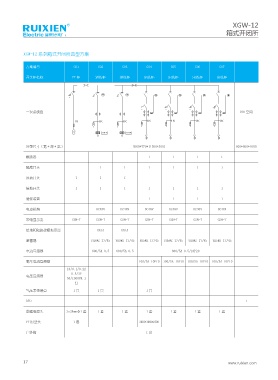

XGW-12 系列箱式开闭所典型方案

方案编号 G01 G02 G03 G04 G05 G06 G07
开关柜名称 PT 柜 进线柜 进线柜 出线柜 出线柜 出线柜 出线柜

. . . . . .

一次系统图 DTU 空间

&,- &,-

外型尺寸(宽*深*高) 2660*770*(1500+300) 600*600*1600

断路器 1 1 1 1

隔离开关 1 1 1 1 1 1

负荷开关 1 1 1

接地开关 1 1 1 1 1 1 1
继保装置 1 1 1 1

电动机构 DC48V DC48V DC48V DC48V DC48V DC48V

带电显示器 GSN-T GSN-T GSN-T GSN-T GSN-T GSN-T GSN-T

接地和短路故障指示器 EKL4 EKL4

避雷器 YH5WZ-17/45 YH5WZ-17/45 YH5WZ-17/45 YH5WZ-17/45 YH5WZ-17/45 YH5WZ-17/45

电流互感器 600/5A 0.5 600/5A 0.5 600/5A 0.5/10P20
零序电流互感器 100/5A 10P10 100/5A 10P10 100/5A 10P10 100/5A 10P10
10/0.1/0.22
0.5/3P
电压互感器
50/1000VA 1
台
气压表带接点 1只 1只 1只

DTU 1

前插电缆头 3x35mmΦ1 套 1套 1套 1套 1套 1套 1套

PT 肘型头 1 套 3810*1060*2100

户外箱 1 台
