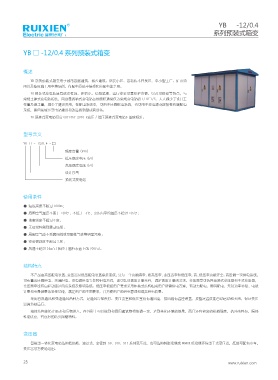

YB ´ -12/0.4
系列预装式箱变

YB □ -12/0.4 系列预装式箱变

概述
YB 系列预装式箱变用于城市高层建筑、城乡建筑、居民小区、高新技术开发区，中小型工厂、矿山油
田以及临时施工用电等场所，作配电系统中接受和分配电能之用。
YB 预装式变电站具有成套性强、体积小、结构紧凑、运行安全可靠维护方便、以及可移动等特点，与
常规土建式变电站相比，同容量的箱式变电站占地面积通常仅为常规变电站的 1/10~1/5，大大减少了设计工
作量及施工量，减少了建设费用，在配电系统中，可用于环网配电系统，也可用于双电源或放射性终端配电
系统，是目前城乡变电站建设和改造的新型成套设备。
YB 预装式变电站符合 GB17467-2010《高压 / 低压预装式变电站》国家标准。

型号含义
YB 11 - 12/0.4 - □
额定容量 (kVA)
低压额定电压 (kV)
高压额定电压 (kV)
设计序号
预装式变电站

使用条件
● 海拔高度不超过 1000m；
● 周围空气温度不高于 +40℃ , 不低于 -5℃，24h 内平均温度不超过 +35℃；
● 地震强度不超过 8 度；
● 无经常性剧烈震动场所；
● 周围空气应不受腐蚀性或可燃性气体等明显污染；
● 安装倾斜度不超过 3 度；
● 风速不超过 34m/s( 相应于圆柱表面上的 700Pa)。

结构特点

本产品由高压配电装置、变压器及低压配电装置联接而成，分为三个功能隔室，即高压室、变压器室和低压室，高、低压室功能齐全。高压侧一次供电系统，
可布置成环网供电、终端供电、双电源供电等多种供电方式，还可装设高压计量元件，满足高压计量的要求。变压器室可选择油浸式变压器和干式变压器，
变压器室设有自起动强迫风冷系统及照明系统。低压室根据用户要求采用柜装式结构组成用户所需供电方案，有动力配电、照明配电、无功功率补偿、电能
计量和电量测量等多种功能，满足用户的不同要求，并方便用户的供电管理和提高供电质量。
采用自然通风和强迫通风两种方式，是通风冷却良好。变压器室和低压室均有通风道，排风扇有温控装置，按整定温度能自动启动和关闭，保证变压
器满负荷运行。
箱体结构能防止雨水和污物进入，在外形上可以做到和周围建筑物相协调一致，达到美化环境的效果，而且还有较高的机械强度，抗冲击性好，隔热
性能优良，有良好的防火阻燃特性。

变压器

智能型一体化变电站选用低损耗、油浸式、全密封 S9、S10、S11 系列变压器，也可选用树脂绝缘或 NOMEX 纸绝缘环保型干式变压器，底部可配有小车，
变压器可方便地进出。
