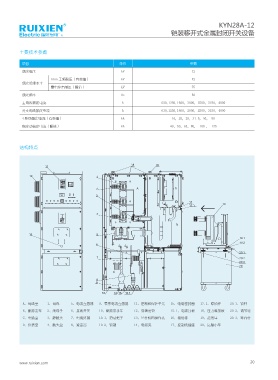

KYN28A-12
铠装移开式金属封闭开关设备

主要技术参数

项目 单位 参数
额定电压 kV 12
1min 工频耐压 ( 有效值 ) kV 42
额定绝缘水平
雷电冲击耐压 ( 峰值 ) kV 75
额定频率 Hz 50
主母线额定电流 A 630,1250,1600，2000，2500，3150，4000

分支母线额定电流 A 630,1250,1600，2000，2500，3150，4000
4 秒热稳定电流 ( 有效值 ) kA 16，20，25，31.5，40， 50
额定动稳定电流 ( 峰值 ) kA 40，50，63，80， 100 , 125

结构特点

" %

#

$

A、母线室 1、母线 5、电流互感器 9、零序电流互感器 11、控制和保护单元 15、电缆密封圈 17.1、联锁杆 20.1、锁杆
B、断路器室 2、绝缘子 6、接地开关 10、断路器手车 12、穿墙套管 15.1、电缆封板 18、压力释放板 20.2、调节轮
C、电缆室 3、静触头 7、电缆终端 10.1、滑动把手 13、丝杆机构操作孔 16、接地排 19、起吊耳 20.3、导向杆
D、仪表室 4、触头盒 8、避雷器 10.2、锁键 14、电缆夹 17、控制线插座 20、运输小车
