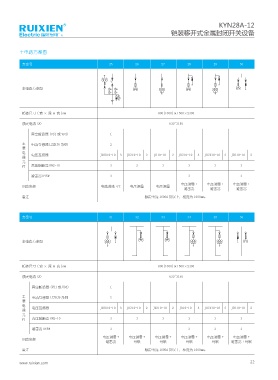

P. 29
KYN28A-12
铠装移开式金属封闭开关设备
主电路方案图
方案号 25 26 27 28 29 30
主电路方案图
柜体尺寸(宽×深×高)mm 800(1000)×1500×2300
额定电流 (A) 630~3150
真空断路器 (VS1 或 VD4) 1
主 电流互感器 LZZBJ9 系列 2
要
电 电压互感器 JDZX10-10 3 JDZ10-10 2 JD10-10 2 JDZ10-10 3 JDZX10-10 3 JDZ10-10 2
器
元
件 高压熔断器 RN2-10 3 3 3 3 3 3
避雷器 HY5W 3 3 3
电压测量 + 电压测量 + 电压测量 +
回路名称 电缆进线 +PT 电压测量 电压测量
避雷器 避雷器 避雷器
备注 额定电流 1600A 及以上，柜宽为 1000mm。
方案号 31 32 33 34 35 36
主电路方案图
柜体尺寸(宽×深×高)mm 800(1000)×1500×2300
额定电流 (A) 630~3150
真空断路器 (VS1 或 VD4) 1
主 电流互感器 LZZBJ9 系列 2
要
电 电压互感器 JDZX10-10 3 JDZ10-10 2 JDZ10-10 2 JD10-10 3 JDZX10-10 3 JDZ10-10 2
器
元
件 高压熔断器 RN2-10 3 3 3 3 3 3
避雷器 HY5W 3 3 3 3
电压测量 + 电压测量 + 电压测量 + 电压测量 + 电压测量 + 电压测量 +
回路名称
避雷器 母联 母联 母联 母联 避雷器 + 母联
备注 额定电流 1600A 及以上，柜宽为 1000mm。
www.ruixien.com 22
