P. 28
KYN28A-12
铠装移开式金属封闭开关设备

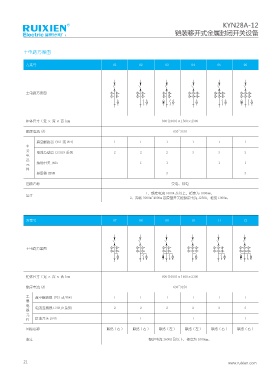

主电路方案图
方案号 01 02 03 04 05 06
主电路方案图
柜体尺寸(宽×深×高)mm 800(1000)×1500×2300
额定电流 (A) 630~3150
真空断路器 (VS1 或 VD4) 1 1 1 1 1 1
主
要 电流互感器 LZZBJ9 系列 2 2 2 3 3 3
电
器
元 接地开关 JN15 1 1 1 1
件
避雷器 HY5W 3 3
回路名称 受电、馈电
1、额定电流 1600A 及以上，柜宽为 1000mm。
备注
2、海拔 3000m~4000m 高原型开关柜额定电流 1250A，柜宽 1000m。
方案号 07 08 09 10 11 12
主电路方案图
柜体尺寸(宽×深×高)mm 800(1000)×1500×2300
额定电流 (A) 630~3150
主 真空断路器 (VS1 或 VD4) 1 1 1 1 1 1
要
电 电流互感器 LZZBJ9 系列 2 2 2 2 3 3
器
元
件 接地开关 JN15 1 1 1
回路名称 联络(右) 联络(右) 联络(左) 联络(左) 联络(右) 联络(右)
备注 额定电流 1600A 及以上，柜宽为 1000mm。
21 www.ruixien.com
